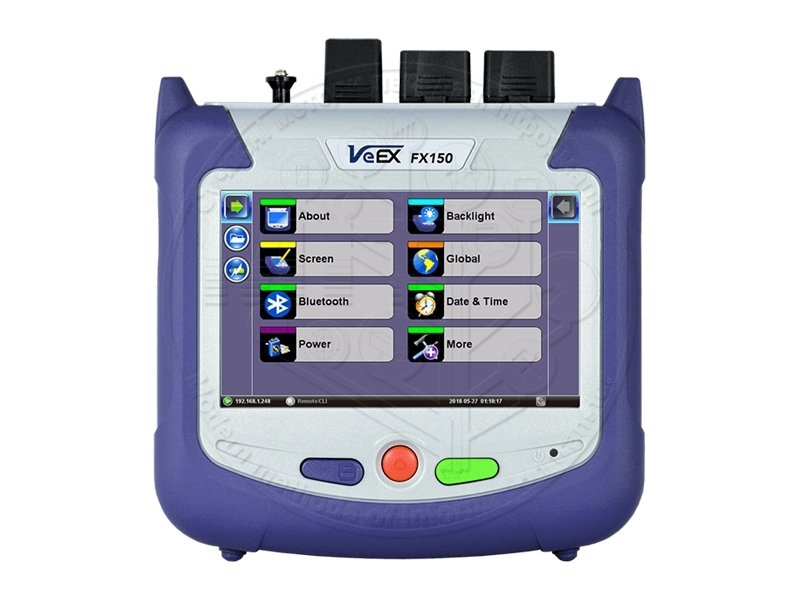

Оптичний рефлектометр VeEX FX150
Опис оптичний рефлектометр VeEX FX150
FX150
Доступні нові та покращені FX150 +
Міні OTDR для мереж FTTx і Metro Fiber
Міні OTDR FX150 призначений для встановлення, обслуговування та усунення несправностей мереж FTTx, Mobile FrontHaul / BackHaul та Metro. Компактна, легка платформа включає вимірювач потужності, джерело світла, зонд для перевірки волокон і випробування VFL, які додають надзвичайну універсальність пристрою.
Програмне забезпечення Fiberizer ™ для мобільних пристроїв Windows® Desktop, Android ™ та / або Apple® допомагає у передачі даних, керуванні записами та генерації звітів для різних тестерів оптичних волокон VeEX. Перегляньте веб-сторінку Fiberizer для більш докладної інформації.
ПЛАТФОРМА
Надійна, портативна конструкція для вимогливих польових випробувань
Висока роздільна здатність, 5-дюймовий кольоровий сенсорний TFT-екран, що підходить для внутрішнього та зовнішнього використання
Швидке завантаження та вимірювання важливі для усунення несправностей та відновлення волокон
Інтуїтивно зрозумілий дисплей, прості функціональні клавіші та сенсорний екран для швидкої навігації та зручної роботи
Внутрішнє зберігання даних з карткою SD
Інтерфейс Micro-USB OTG для флеш-накопичувачів, з’єднання з датчиком волокон і передача тестових даних
Акумуляторна літій-полімерна батарея з індикатором потужності, сигналізацією низької напруги та функцією автоматичного вимкнення
Безперервна робота> 9 годин без перезарядки батарей
Вбудована опція WiFi для виконання оновлення програмного забезпечення та завантаження тестових даних через бездротове підключення до Інтернету
Вбудований варіант Bluetooth для підключення додатків з мобільними смартфонами та планшетними ПК
КЛЮЧОВІ РИСИ
FTTx оптимізовані параметри для кращих мертвих зон
Відфільтровано 1625 або 1650 нм порт OTDR для вимірювань під час експлуатації
Виявлення живих волокон з вбудованим вимірювачем потужності
Динамічний діапазон до 42 дБ
Подія мертвої зони <1 м, затухаюча мертва зона <4м
Одномодові варіанти довжин хвиль – 1310, 1490, 1550, 1625 і 1650 нм
Багатомодові варіанти довжин хвиль – 850 і 1300 нм
Формати файлів Telcordia SR-4731.sor
Створення та збереження слідів у форматі sor, jpg або pdf
Автоматичний режим з автоматизованою діагностикою трасування, спрощена установка та виявлення подій
Додатковий режим V-Scout – Інтелектуальне зіставлення посилань з використанням інтуїтивно зрозумілих піктограм, отриманих з багатьох тестів
Маркери для вимірювання відстані, загасання, відбиття та втрат сплайсингу
Додатковий універсальний інтерфейс із змінними оптичними адаптерами (SC, ST, FC, LC) для порту OTDR
Вимірювач потужності, джерело світла, зонд для перевірки волокна та опції VFL
Дистанційне вимірювання через USB або WiFi з’єднання за допомогою програмного забезпечення Fiberizer Desktop
EZ Remote
Характеристика оптичний рефлектометр VeEX FX150
| Характеристики | VeEX FX150 |
| Робоча довжина хвилі | 1310/1550 нм |
| Динамічний діапазон, дБ | 34/32 |
| Мертва зона за подією, м | <1 |
| Мертва зона по затуханню, м | <4 |
| Кількість точок рефлектограм | 256000 |
| Похибка вимірювання, м | ±(0,5+Роздільна здатність+5*10-5*L) |
| Роздільна здатність, м | 0,04…7,6 |
| Діапазон перегляду, км | 0,5 – 240 |
| Тривалість зондуючого імпульсу, нс | 3, 10, 25, 100, 300, 1000, 3000, 10000, 20000 |
| Роздільна здатність по затуханню, дБ | 0,001 |
| Загальні характеристики | |
| Оптичний коннектор | FC/UPC |
| Формат файлів рефлектограм | .sor (Bellcore GR196, Telcordia SR-4731) |
| Внутрішня пам’ять | >1000 рефлектограм |
| Дисплей | 7″-ий сенсорний LCD дисплей |
| Інтерфейси | micro USB, Wi-Fi |
| Батарея | Li-Ion ємністю 10 000 мА*ч (тривалість роботи без підзарядки без підзарядки – приблизно 8 годин) |
| Адаптер живлення | Вхід: АС 100-240 В; Вихід: DC 12 В |
| Температура експлуатації | 0 … 50 °С |
| Температура зберігання | -40 … 60 °С |
| Відносна вологість, без конденсації | 0…80 % |
| Габаритні розміри (ДхШхВ) та маса | 150 x 150 x 70 мм; 0,7 кг |
