Зварювання оптоволокна



В сучасних лініях зв’язку основним середовищем передачі інформації є оптичний кабель. Основа оптичного кабелю – оптичне волокно. Завдяки своїм властивостям воно дозволяє передавати інформацію на великі відстані без посилення і ретрансляції. Залежно від призначення, умов прокладання та експлуатації виробляються різні типи і конструкції.
Фахівці МІТ НЕТВОРК здійснюють роботи з монтажу оптоволоконних ліній зв’язку (повітряні лінії, укладання всередині будівель, протяжка в кабельної каналізації, укладання в грунт) і зварюванні оптоволокна.
Зварювання оптичного кабелю – процес з’єднання оптичних волокон (жив оптичного кабелю) стик в стик за допомогою високотемпературної термічної обробки. В даний час виконується фахівцями на автоматичних зварювальних апаратах.
Наша компанія вже багато років надає послуги з монтажу оптичних ліній зв’язку та зокрема зі зварювання ВОЛЗ.
Якщо у Вас стоїть завдання з’єднати між собою кілька будівель лінією зв’язку, наприклад офіс і склад, зателефонуйте нам і наші фахівці допоможуть Вам підібрати необхідне обладнання, проконсультують по вартості і термінів, а також підкажуть скільки коштуватимуть роботи по монтажу та зварюванню волоконно-оптичного кабелю .
Оптичне волокно (оптоволокно) як одномодовое, так і багатомодове стрімко набирає популярність у всіх типах мереж передачі даних. При зварюванні оптоволокна, наші фахівці використовують професійні зварювальні апарати , що гарантує малі втрати на зварюванні (типове значення: 0,02 дБ) і що дуже важливо: стабільність місця зварювання волокна з часом (цикли зима-літо, різке підвищення вологості, хімічні пари на виробництві та ін.).
Монтаж ВОЛЗ, прокладку (протяжку) і зварювання оптоволоконного кабелю ми виконуємо в відповідності з найвищими вимогами щодо якості роботи і в найкоротші терміни. Також ми виконуємо монтаж оптичних муфт, установку ODF.
Монтаж ВОЛЗ все називають по-різному: зварювання оптоволокна, зварювання оптичного волокна, зварювання оптики, пайка оптоволокна, зварювання ВОЛЗ, прокладка оптоволоконного кабелю, прокладка оптичного кабелю, прокладка ВОЛЗ, монтаж оптичних муфт, установка ODF. Яке б назва Ви не використали – наші фахівці зможуть кваліфіковано виконати будь-яке Ваше замовлення. Ціна роботи при цьому буде оптимальна.
Територіально ми працюємо по всій Україні. При необхідності, монтаж і зварювання можемо виконати в будь-який час доби і в будь-яку погоду. Перед проведенням роботи узгоджуються: структура оптоволоконної мережі, тип оптоволоконного кабелю, типи оптичних патч-панелей, оптичних боксів, муфт та іншого, ніж обжимають волоконно-оптичний кабель: пігтейли, коннектори (SC, LC, FC і ін.) Вид полірування (PC , UPC, APC), пасивне (якщо використовуються). Обумовлюється доступ до об’єкту: вільний доступ, по пропуску, необхідність інструктажу з техніки безпеки та інші важливі моменти.
На виконану роботу ми надаємо гарантію. Якщо необхідно, то додатково до монтажу та зварюванню ВОЛЗ, ми також можемо виконати рефлектометричним вимірювання параметрів кожного волокна, в тому числі зі складанням докладного звіту для сертифікації мережі.

Ми надаємо наступні послуги:

Монтаж оптичного кабелю в будинках і спорудах з подальшим зварюванням.

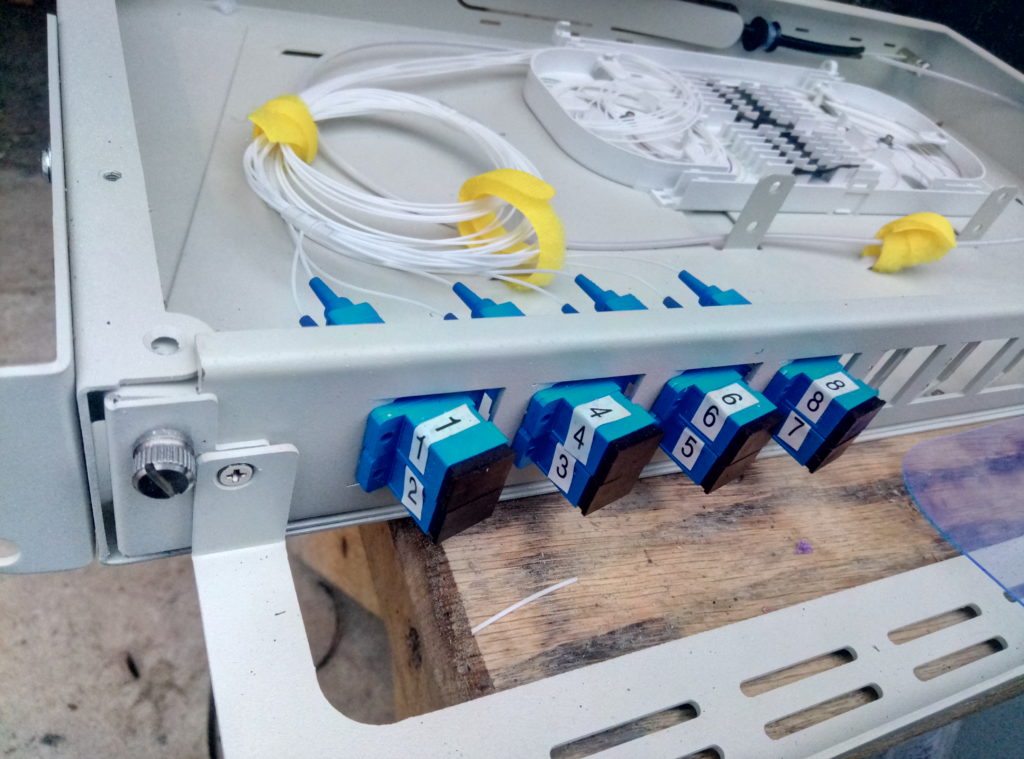

Сварка оптичного кабелю в крос, збірка і розбирання кросу, установка.
Сварка оптичного кабелю в муфті, складання та розбирання, термоусадка, установка.
Тестування лінії зв’язку.

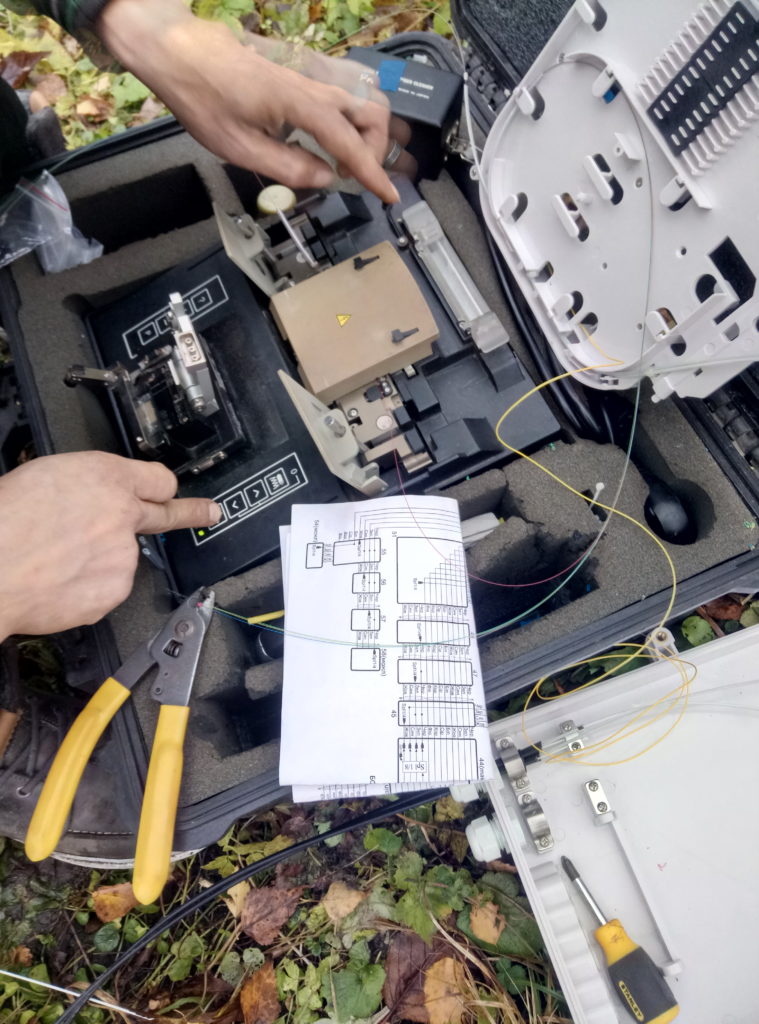

Процес зварювання оптичного волокна:

Зварювання оптоволокна РівнеЗварювання оптоволокна РівнеЗварювання оптоволокна РівнеЗварювання оптоволокна Рівне
Оброблення оптичного кабелю. Зазвичай включає в себе зняття зовнішньої ізоляції кабелю, потім зняття ізоляції окремих модулів. У кожному модулі, як правило, знаходиться від 4 до 24 волокон.
Очищення оптичних волокон від гідрофобного матеріалу – найчастіше використовується безбарвний гель.
На волокна одного з кабелів надягають спеціальні гільзи – КДЗС (комплект для захисту з’єднань), що складаються з двох термозбіжних трубок і силового стрижня.
З кінців волокон (2-3 см) знімається кольоровий лак і захисний шар, волокна протираються спиртом.
Зачищене волокно сколюється спеціальним прецизійним сколювачем. Площина відколу волокон повинна бути перпендикулярна осі волокна. Допустиме відхилення – до 1,5 ° на кожен скол.

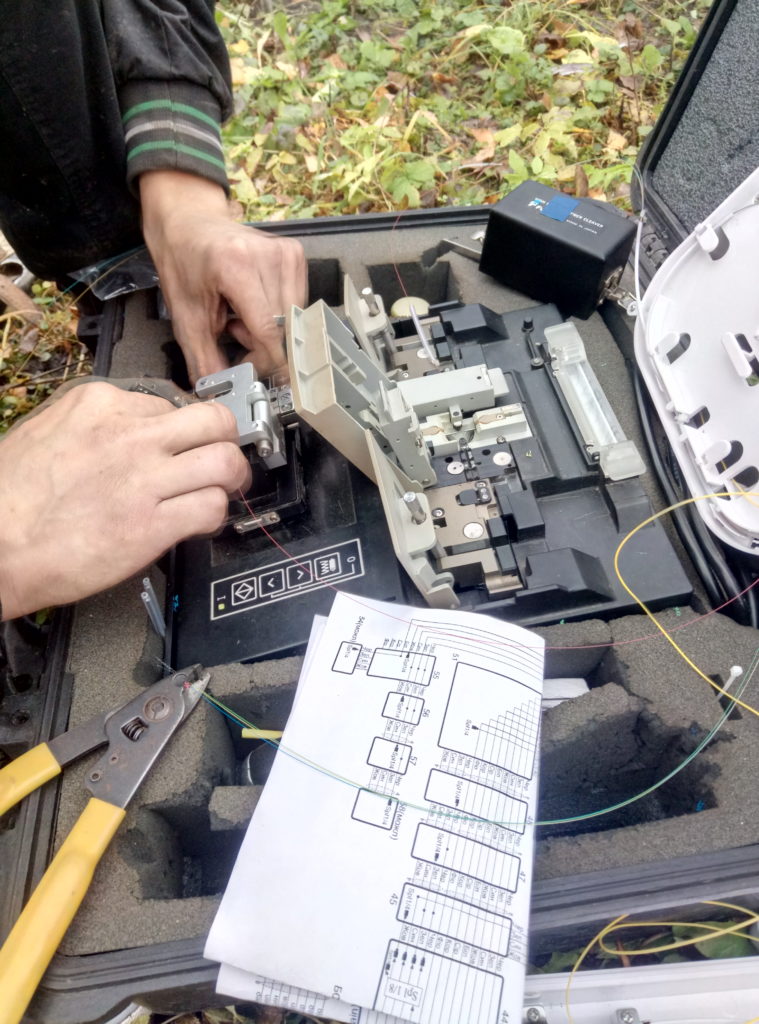

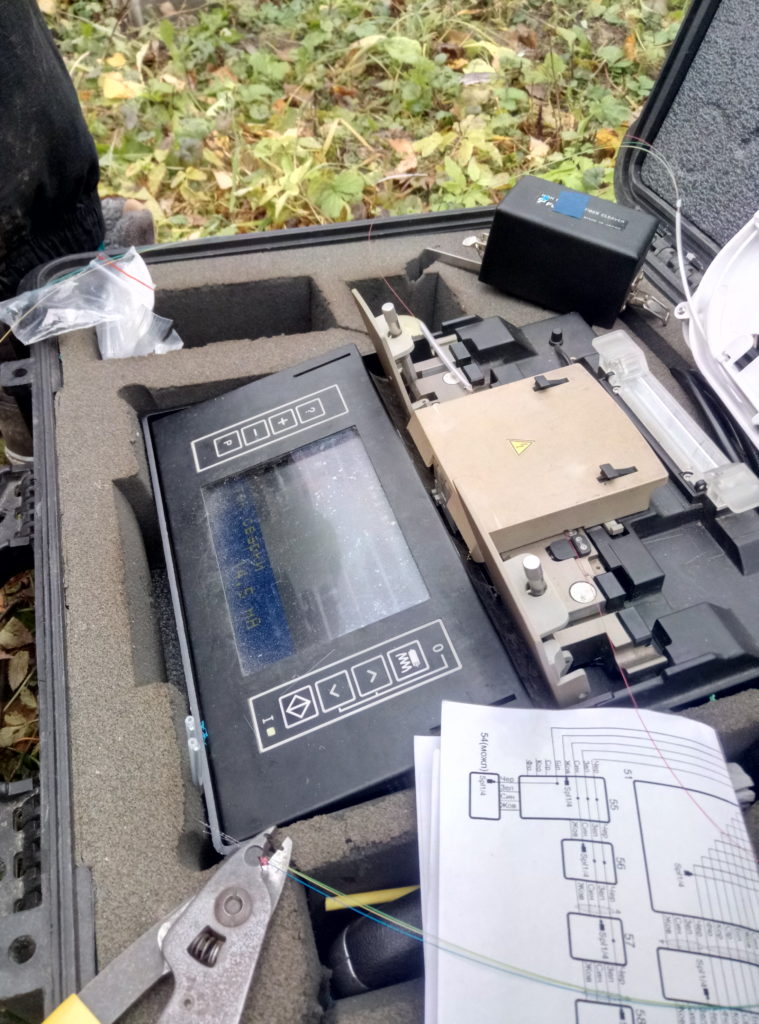

Волокна, призначені для зварювання, укладаються в затискачі зварювального апарату (V-подібні канавки).

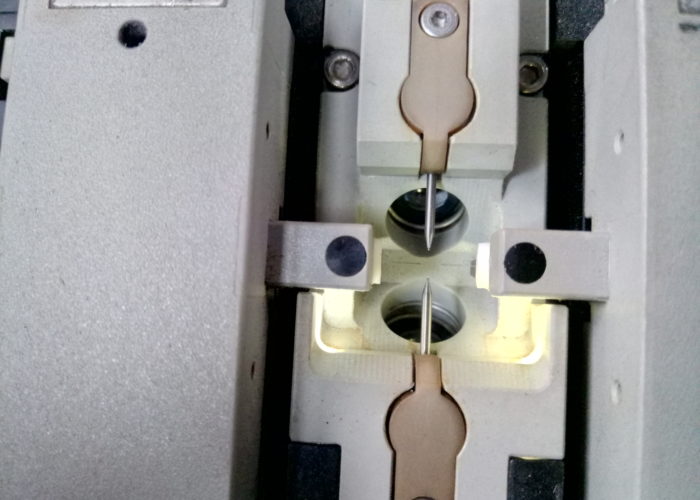

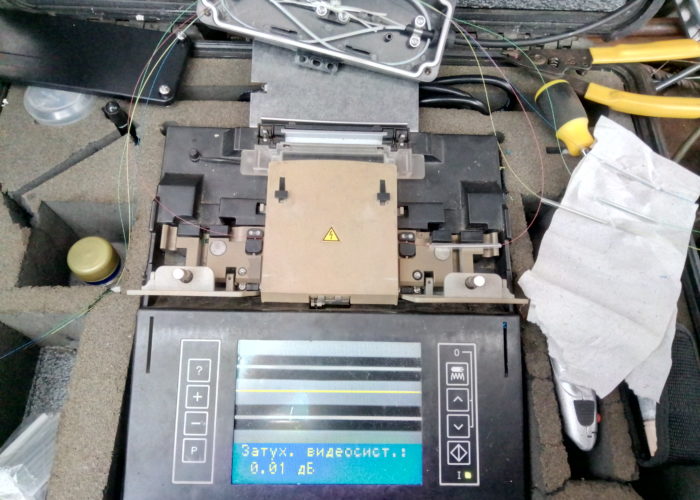

Під мікроскопом за допомогою маніпуляторів відбувається їх поєднання (юстирування). В сучасних зварювальних апаратах юстирування відбувається автоматично.

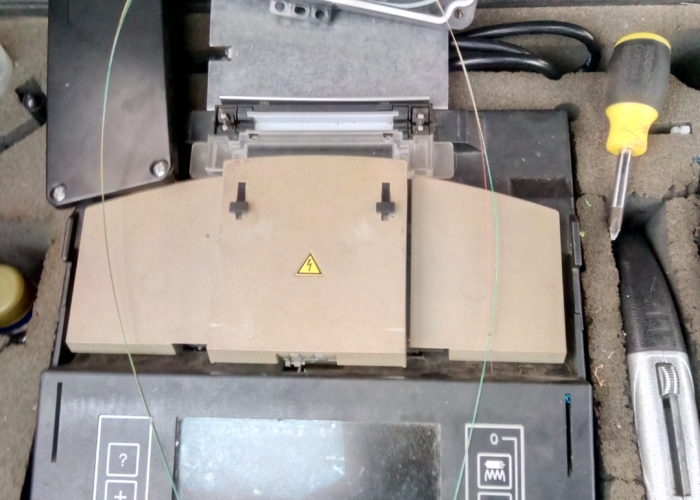

Електрична дуга розігріває до встановленої температури кінці волокон з мікрозазори між ними, торці волокон поєднуються мікродоводкой власника одного з волокон. Відбувається зварювання оптичного волокна.

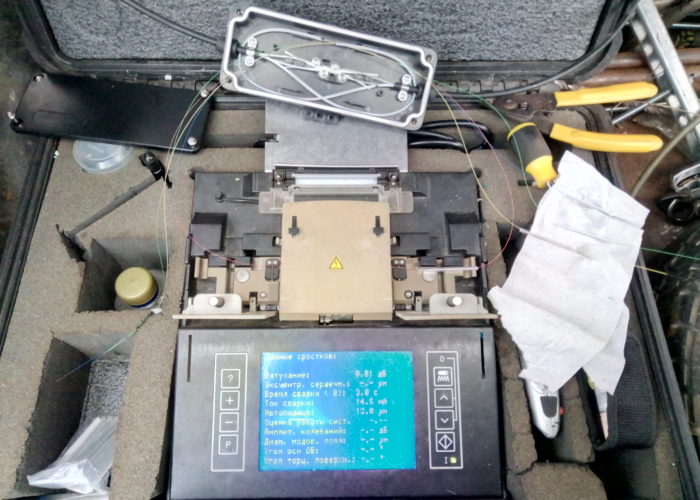

Апарат здійснює перевірку міцності з’єднання за допомогою механічної деформації і оцінює загасання, що вноситься стиком.
КДЗС зсувається оператором на місце зварювання і цю ділянку поміщається в теплову камеру, де відбувається термоусадка КДЗС.

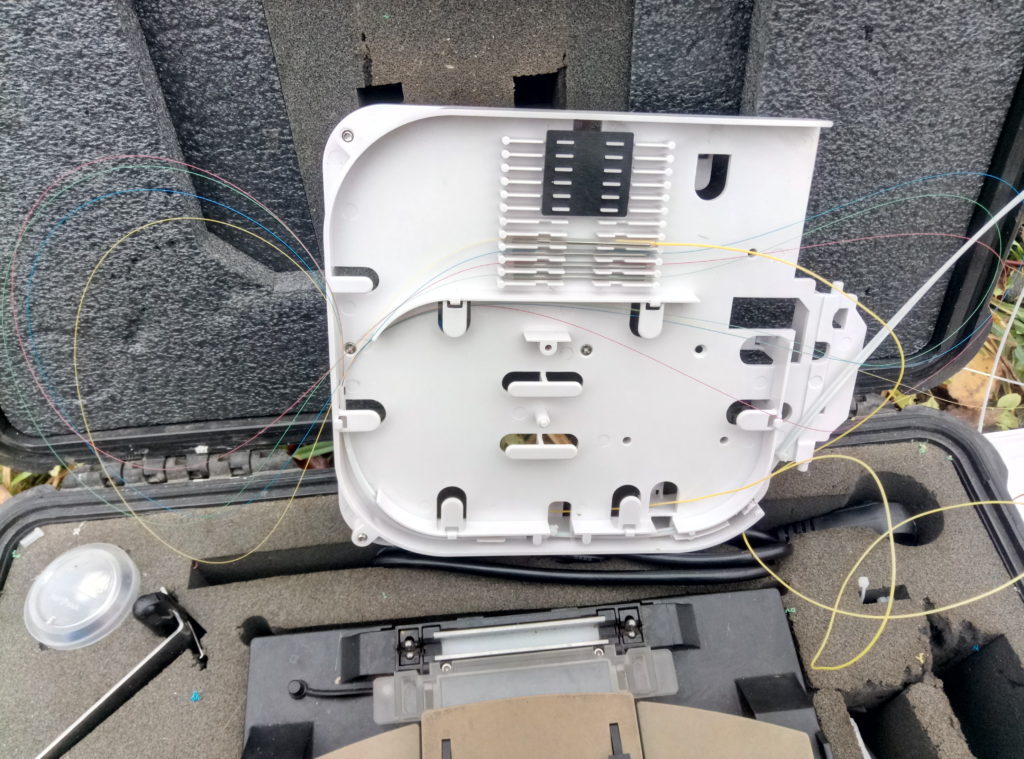

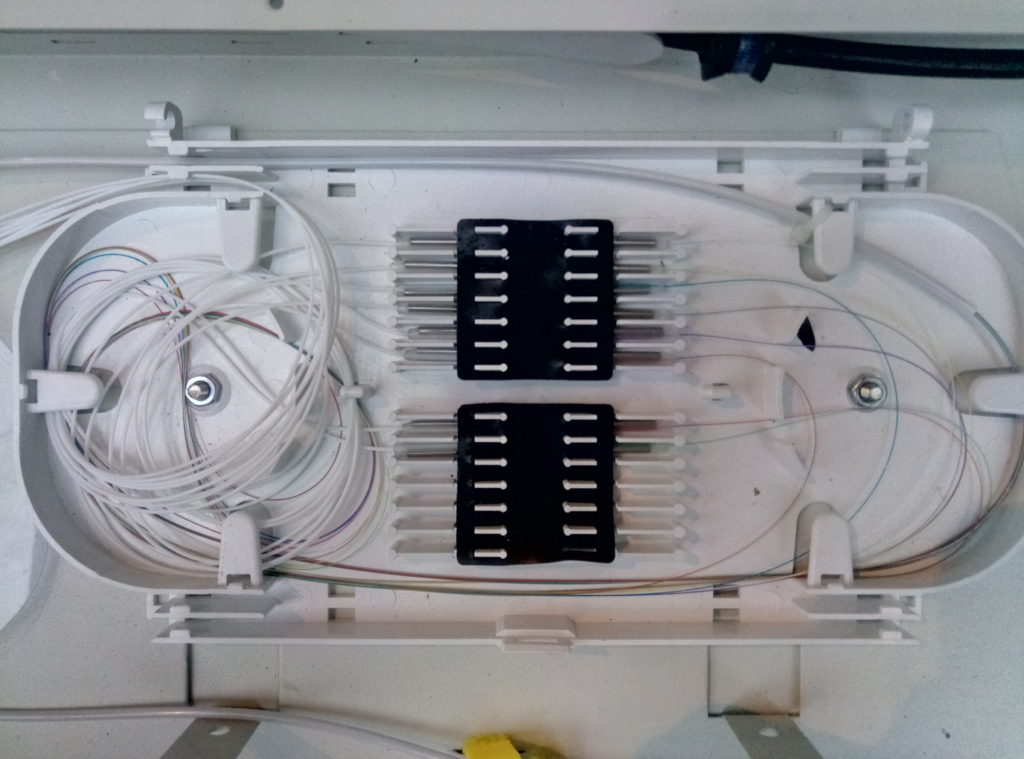

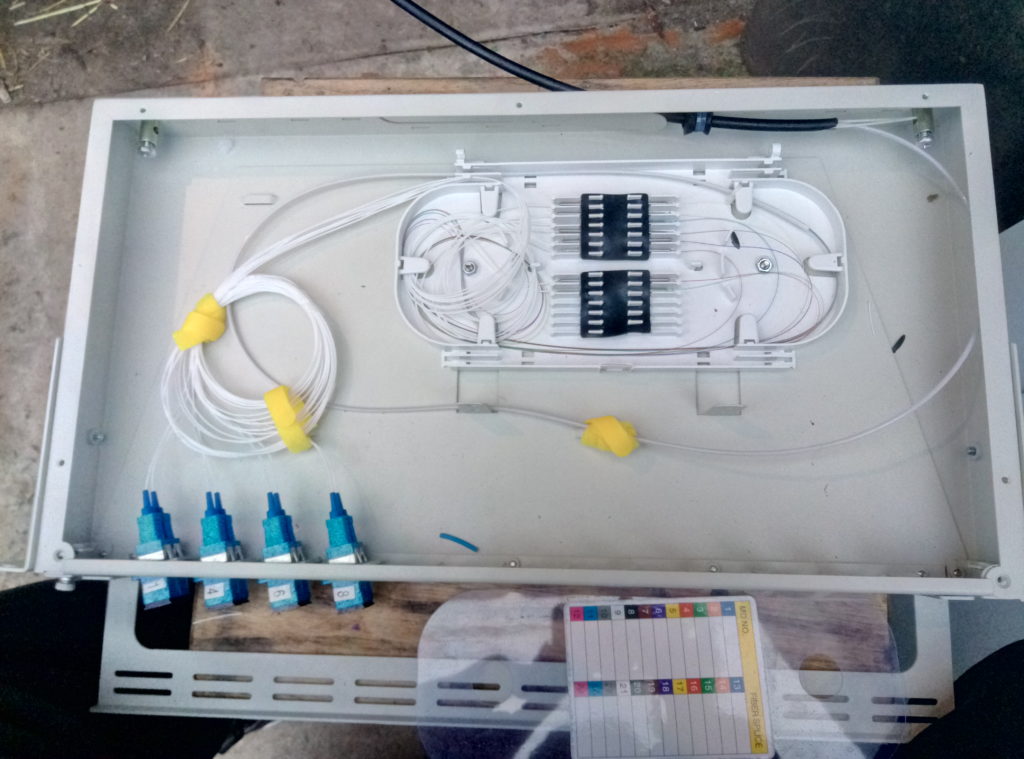

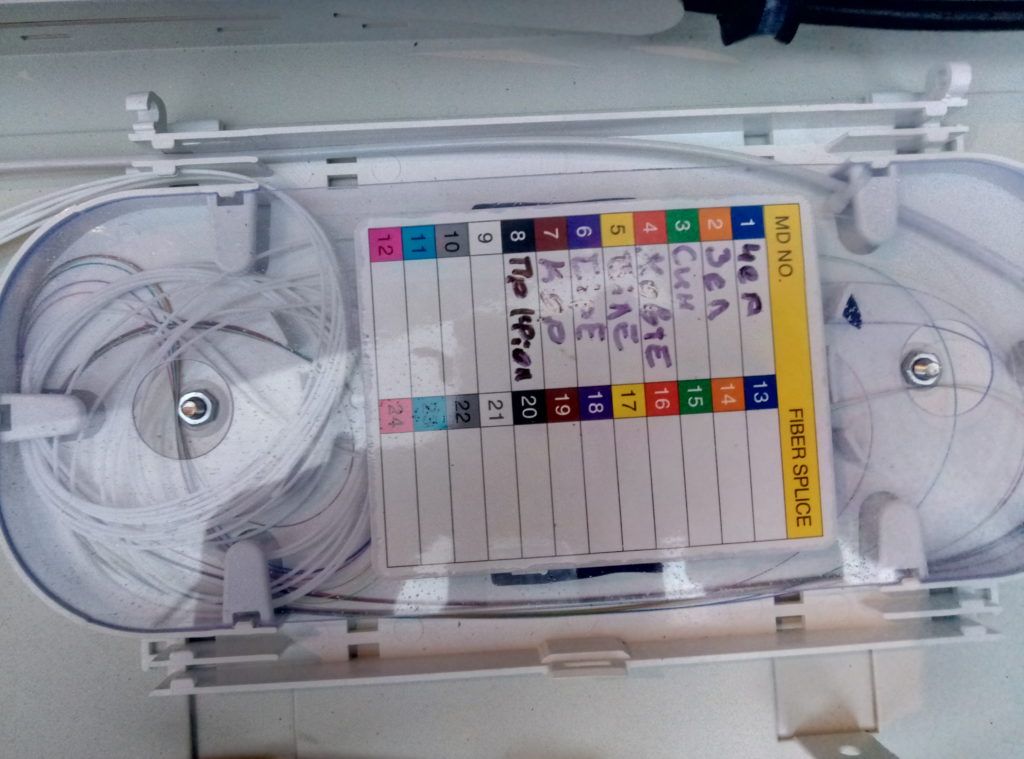

Зварені волокна укладаються в сплайс-пластину, касету оптичної муфти або кросу. Сварка оптичного волокна закінчена!



Конструкція ВОК

Конструкція волоконно-оптичного кабелю (ВОК):

Центральний силовий елемент – діелектричний стеклопластіковий стрижень.
Скручування модулів або один центральний модуль з оптичними волокнами. Модуль заповнений гідрофобним гелем.
Проміжна полімерна оболонка заповнена гідрофобним гелем.
Броня або силові елементи виконують функцію захисту від пошкодження, розтягнення і здавлювання.
Зовнішня полімерна оболонка з ПВХ або матеріалу не розповсюджує горіння.
Зазначена вище типова конструкція може бути як доповнена так і спрощена в залежності від умов експлуатації та прокладки.

Різновиди ВОК

При виборі оптичного кабелю необхідно керуватися декількома важливими параметрами.
Для початку необхідно визначити для яких умов прокладки необхідний кабель.
Оптичний кабель поділяється на категорії:
1) Магістральний.
У цю групу входять ВОК, що прокладається в грунті, по повітрю, в трубах і кабельної каналізації. Їх основна особливість в тому, що вони мають міцну зовнішню ізоляції, в основному з поліетилену середньої або високої щільності, іноді негорючую. Конструкція таких кабелів часто модульна і має броню. В основному використовується броня зі сталевого дроту, гофрованої сталевої стрічки або арамідних ниток. Дані кабелі мають середній і великий діаметр, а також значну вагу.
2) Локальний.
У цю групу входить ВОК, який можна прокладати всередині і зовні приміщень вертикально і горизонтально. Даний кабель відрізняється своєю легкістю, має максимально просту конструкцію. Оболонка зазвичай виконана з негорючого матеріалу, колір зазвичай білий, жовтий, помаранчевий іноді чорний. У конструкції зазвичай відсутня гідрофобний заповнювач, що значно полегшує оброблення і монтаж. Відсутність гідрофобія важливо при вертикальній прокладці, оскільки якщо прокласти кабель з гідрофобом вертикально, гідрофобних може стекти вниз і пошкодити місце зварювання.
3) Вбудований в грозотрос / ОКГТ.
Спеціальний вид ВОК, який застосовується на високовольтних лініях електропередач. Це підвісний оптичний кабель на великі прольоти з високими вимогами до розтягує навантаженні, в основі конструкції лежить модуль з нержавіючої сталі з оптичним волокном, а навколо, як силових елементів, скручена дріт плакирована алюмінієм. Даний тип кабелю застосовується для прокладки на великі відстані і розрахований на великі прольоти.
4) Спеціалізований кабель, спец. розробки.
На основі оптоволоконного кабелю можна створювати не тільки мережі зв’язку, з його допомогою можна вирішувати різні завдання, наприклад створювати датчики. З їх допомогою можна вимірювати тиск, температуру, акустичні коливання і інше.

Магістральний ВОК підрозділяється залежно від умов прокладки і експлуатації:

Для прокладки (задування) в труби.
Для прокладки в кабельній каналізації.
Для прокладки в грунт.
Підвісна з виносним силовим елементів типу “8”.
Підвісна круглий самонесущий.
Підводний.
Завдяки гнучкій системі скидок інтернет провайдера МІТ , Ви зможете з нами успішно співпрацювати протягом тривалого період
