Прокладання кабеля в землі


1. Виберіть трасу прокладання кабелю.

На що звернути увагу: Траса повинна проходити хоча б в метрі від великих дерев. Небажано перетин з іншими кабелями. небажано перетин місць з підвищеним навантаженням на грунт, типу стоянок машин або майданчика для заїзду асенізаційної машини. Такі місця краще обійти по периметру, кілька зайвих метрів кабелю погоди не зроблять.

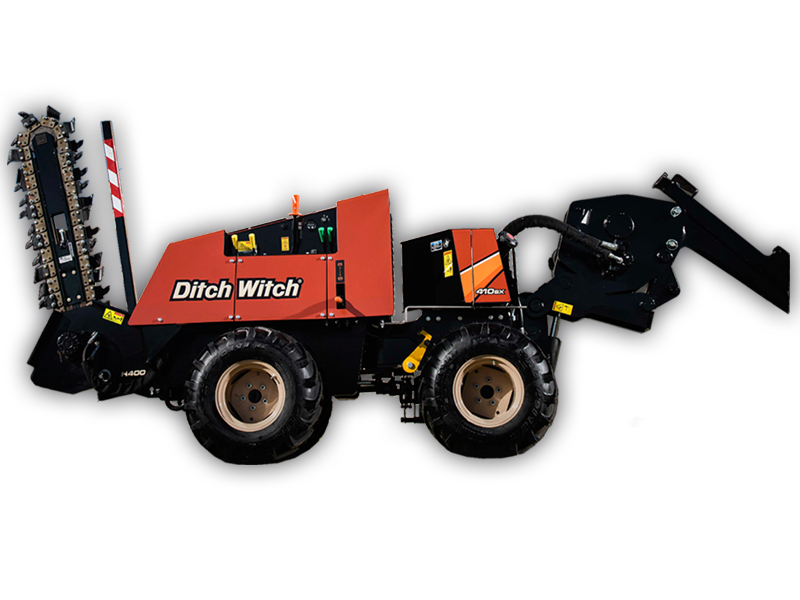

2. Викопайте траншею.

На що звернути увагу: глибина траншеї повинна бути ніде не дрібніше 70 см. Краще 80, тому що доведеться робити подушку.

3. Очистіть траншею від предметів, здатних пошкодити оболонку кабелю.

На що звернути увагу: З дна і стін траншеї потрібно прибрати все тверде і гостре – камені, цегла, залізяки, осколки скла і т. Д. Якщо якийсь предмет виявиться занадто великий для того, щоб його прибрати – наприклад, шматок бетонної плити – це не біда, просто доведеться робити футляр.

4. Зробіть піщану подушку.

На що звернути увагу: для подушки годиться найдешевший пісок, кар’єрний. Слідкуйте, щоб подушка заповнила все дно траншеї і всюди була не тонше п’яти сантиметрів. Норматив для подушки – 10 см., Але витримати його виходить не завжди.

5. Приготуйте кабель.

Моя особиста рекомендація така – для малих перетинів і малих потужностей, використовується ВВГ, для середніх і великих – АВБбШв. Т. е. Якщо у вас виходить з розрахунку 1,5 або 2,5 або 4 кв. мм – використовуйте ВВГ, якщо більше – використовуйте АВБбШв. Можна використовувати і броньований мідний кабель ВБбШв, але на малих перетинах особливих переваг це не дасть, а й роботу, і матеріали удорожит відчутно.
На що звернути увагу: Ретельно перевірте цілісність зовнішньої оболонки кабелю. Якщо є пошкодження – заздалегідь усуньте їх.
Перевірте стан ізоляції кабелю. За правилами для цього потрібно Мегометр, але на практиці для кабелів з вінілової ізоляцією цілком достатньо буде звичайного цифрового тестера з омметром. Ваше завдання – переконатися у відсутності замикань струмопровідних жив між собою, а якщо є броня – то і з бронею.

6. Заздалегідь надіньте на кабель труби і футляри.

На що звернути увагу: Теоретично можна класти кабель і просто в землю без будь-якої захисту, правила дозволяють це в місцях, де немає загрози його пошкодження, але я все ж настійно рекомендую використовувати ПНД гофрошланг. Для цього є багато причин, про які я писав в іншому місці. Тут я не буду повторюватися, просто так багато краще. Поверх гофри одягніть заздалегідь футляри, вони будуть необхідні в тих місцях, де не вдалося прибрати тверді предмети, поблизу від дерев, в місцях переходу через доріжки, в місцях перетину трас водо-газопровідних труб, в місцях, де глибина траншеї менше 50 см. І т. д. Так само трубами потрібно захищати місця перетину з в’їздами машин у двір, з дренажними трубами, канавами, лотками і т. д. – независмо від типу використовуваного кабелю.

7. Покладіть кабель в траншею

На що звернути увагу: Ні в якому разі не кладіть кабель внатяг, він обов’язково повинен лежати зі слабким місцем, хвилеподібними вигинами. Це – одне з найважливіших умов! Якщо на кабелі є футляри – розмістіть їх в призначених для цього місцях. Якщо десь забули футляр – не біда, хороші роз’ємні футляри виходять з азбестоцементних труб, розрізаних вздовж на два напівциліндра. Вони одягаються на кабель в потрібному місці і потім з’єднуються будь-яким способом, наприклад скотчем.

8. Замалюйте план розташування кабелю.

На що звернути увагу: Заміряйте відстані до виходів траси їх будинків і поворотів траси від надійних нерухомих предметів – кутів будівель, стовпів, великих дерев і т. Д. Так само позначте на стінах будівель ті точки, під якими кабель виходить в грунт.

9. Засипте кабель піском. Пісок той же, що на подушку, товщина шару 10 см.

На що звернути увагу: Щоб кабель не стирчав з піску. Якщо гдеК-то виступає – притисніть його дерев’яним кілком.

10. Засипте кабель грунтом шаром 15 см. І утрамбуйте його

На що звернути увагу: на те, щоб в грунті, що використовується для зворотної засипки, не було твердих предметів. Трамбувати грунт треба без фанатизму, цілком достатньо пройтися по ньому ногами.

11. Прокладіть сигнальну стрічку.

На що звернути увагу: Середина сигнальної стрічки повинна перебувати над кабелем. Стрічки бувають односторонніми – упевніться, що на всьому протязі траси попереджувальний напис знаходиться зверху.

12. Засипте траншею повністю

На що звернути увагу: Грунт трохи осяде, тому робіть невеликий горбик.

13. Ще раз проміряйте опір ізоляції кабелю

На що звернути увагу: Перевірте кабель не тільки на отсутвие коротких замикань жив між собою і бронею (якщо вона є), але – найголовніше! – на відсутність замикань на землю. Якщо такі замикання є – вся робота повинна бути перероблена заново.
Кілька приміток:
1. Практично всі сучасні кабелі так чи інакше підходять для прокладання в землі, кращий для дачних умов виділити важко. Єдино уникайте прокладання в землі ПУНП і КГ.
2. Прокладіть кабель тільки цілими шматками. Якщо це ніяк неможливо – не муфти, без досвіду надійну муфту зробити неможливо. Краще зробіть надземну сполучну коробку.
3. Якщо кабель йде паралельно фундаменту будинку, то мінімальна відстань між ними – 60 см. Під фундаментами будь-якого типу кабелі проходити не повинні.
4. Якщо вам треба прокласти в одній траншеї два і більше кабелів, то відстань між ними має бути не менше 10 см.
5. Якщо вам треба пройти під корінням великого дерева, обійти яку неможливо – викопайте з обох сторін від дерева ями, забийте під корямі металеву або асбоцементную трубу і прокладати в ній.
6. Якщо новий кабель перетинає раніше прокладений кабель, то між ними має бути не менше 15 см. Расстоніе, а обидва кабелі треба одягнути в футляри на відстань в 1 м. в кожну сторону від місця перетину.
7. Якщо ви використовуєте броньований кабель – не забудьте заземлити його броню.
8. Настійно застерігаю від самостійного використання кабелів типу ААБл і тому подібних з паперової маслопропітанной ізоляцією – навіть якщо є можливість розжитися їм за безкоштовно. Це хороші кабелі, але вони дуже жорсткі і незручні, робота з ними вимагає спеціальних навичок, на кінцях кабелів в обов’язковому порядку повинні бути встановлені кінцеві оброблення, а перевірка їх здійснюється тільки мегометром (тестер не годиться).

Прокладання кабелю в землі

Прокладання силових і контрольних кабелів (броньованих і захищених оболонкою) в траншеї по вимогам ПУЕ, які провідники застосовують, норми відстаней
які кабелі підходять для прокладання під землею;
вимоги до траншеї;
норми відстаней при паралельному розташуванні і при перетині;
норми з укладання кабелю;
порядок прокладання кабелю в землі;

Підземні комунікації щодо повітряних ліній:

коштують дорожче, але відрізняються надійністю і довговічністю;
проводять більшу потужність (не завжди), так як допустима струмова навантаження при прокладці в землі, вище ніж при прокладці в повітрі (краще умови охолодження);
не псують «неба» над головою (естетична складова).

Підземні кабельні споруди розраховують, враховуючи

✔ масу:
✔ кабелю;
✔ грунту;
✔ дорожнього покриття;
✔ навантаження від проїжджаючого транспорту.

Порядок прокладання кабелю в землі

✔ малюємо схему ділянки і розміщення кабелю (на майбутнє);
✔ копаєм траншею;
✔ засипаємо подушку з піску;
✔ прокладаємо провідник;
✔ перевіряємо на відсутність замикань;
✔ укладаємо сигнальну стрічку;
✔ засипаємо;
✔ друга перевірка на відсутність КЗ.
Вимоги до траншеї при прокладанні кабелю
Глибина траншеї по пункту  (в пункті прописані відстані від кабелю до поверхні):
не менше 70 см (з урахуванням пісочної подушки 80 см);
не менше 100 см під вулицею або площею (з урахуванням подушки 110 см);
допускається до 50 см (з урахуванням подушки 60 см) при вводі в будинок (гранична довжина такої ділянки 5 метрів).
Така глибина потрібна не через промерзання грунту в зимовий період (промерзає на глибину 10-80 см – по території України), а для механічного захисту кабелю і захисту людей від ураження електричним струмом під час розкопок.

Норми відстаней від кабелю до об’єктів, від кабелю до кабелю

Мінімальні відстані від кабельної лінії (при паралельній підземної укладанні):
✔ до сусіднього кабелю
✔ будь-який (між контрольними кабелями – для вторинних мереж, наприклад, системи управління, сигналізації);
✔ 10 см (між силовим або контрольним, або двома силовими);
✔ 50 см якщо провідник «чужий» (сторонньої організації або приватної особи);
✔ до будь-яких дачних об’єктів і будівель:
✔ до фундаменту не менше 60 см, під фундаментом прокладання не припустима
✔ до стовбурів дерев 2 м (якщо прокладати в трубі, то допустимо підкоп безпосередньо під деревом);
✔ до чагарників 75 см;
✔ до будь-яких трубопроводів:
✔ до трубопроводу, водопроводу, каналізації, газопроводу не менш 1 м
✔ до теплопроводу (гаряче водопостачання, опалення) не менше 2 м
✔ до транспортних шляхів:
✔ до залізниці відповідає ширині зони відчуження, тобто тільки за нею
✔ до осі трамвайної колії 2,75 м
✔ до бровки автотраси 1 м
✔ до бордюру автодороги 1,5 м;
✔ до ЛЕП (ліній електропередач):
✔ до заземлювачів опор повітряних ліній не менше 5 м
✔ до опори повітряної лінії 1 м.

Мінімальні відстані від кабельної лінії (при перетині):

✔ до іншого кабелю 50 см
✔ до трубопроводу 50 см
✔ до теплотраси 50 см
✔ до полотна автодороги 1 м

Норми з укладання кабелю

В одній траншеї укладають не більше 6 силових кабелів . При більшій кількості риють більше число траншей або будують тунелі, естакади або галереї (якщо силових кабелів більше 20).

Окремо випишемо мінімальні відстані при прокладанні кабелю під кабелем в траншеї:

✔ якщо укладаєте паралельно один одному:
✔ не менше 10 см (силовий чи контрольний провідник);
✔ не менше 50 см до «чужого» провідника (якщо не знаєте хто власник);
✔ якщо прокладаєте з перетином:
✔ не менше 50 см у вертикальній площині.
При прокладанні забезпечте запас довжини 1-2% ( «змійкою» або горизонтальними «хвилями»), щоб уникнути появи розтягуючих навантажень. Цей запас потрібен на випадок зрушень грунту, які можуть натягнути і пошкодити провід.
Якщо грунт пучиністий або якщо кабель перед прокладанням нагрітий (при морозі на вулиці), то запас довжини 3-4%.
Забезпечувати запас довжини у вигляді кілець неприпустимо.
Враховуйте, поправочний коефіцієнт на струмовий навантаження для кабелів, що лежать поруч у землі (у трубах або без них)





Відстань між кабелями в світлі, мм Поправочний коефіцієнт при кількості кабелів, шт.
1 2 3 4 5 6
100 1,00 0,90 0,85 0,80 0,78 0,75
200 1,00 0,92 0,87 0,84 0,82 0,81
300 1,00 0,93 0,90 0,87 0,86 0,85
Таблиця в точності
Дрібна земля для засипки не повинна містити гостре каміння, будівельне сміття, бите скло ( так як ці предмети можуть пошкодити оболонку провідника).
Допустимо не застосовувати захист від механічних пошкоджень (цеглою, плитами, трубами)
якщо глибина прокладання 1,0-1,2 метра;
якщо кабель на напругу до 1 000 вольт (досить виконання однієї умови з двох).
Якщо бажаєте забезпечити механічний захист, то відповідно  закладаємо один шар плит або цегли, який розміщуємо поперек (не допускається застосовувати силікатний, пустотіла та цегла з отворами) або прокладаємо кабель в трубі.

Які труби застосовувати?

сталеві труби (бажано захищені від корозії);
жорсткі пластикові труби;
гнучкі гофровані труби з поліетилену низького тиску (абревіатура ПНД), не з полівінілхлориду (абревіатура ПВХ), який поширений.

При прокладанні кабелю в трубі, його можна надалі замінити.

Над кабельною лінією закладаємо сигнальні пластикові стрічки – своєрідний маяк, який попередить при розкопках (їх не застосовують при перетині з інженерними комунікаціями і над кабельними муфтами):
на висоті 25 см;
по осі одного кабелю;
якщо провідників більше виступає на 5 см за їх краю;
якщо стрічок більше однієї, то сусідні накладаємо внахлест шириною 5 см.

Порядок прокладання броньованих і неброньованих кабелів в траншеї в хронологічному порядку

Створюємо схему ділянки, за яким прокладете кабель. Вказуємо розміри до кутів і стін будівель, дерев, стовпів і інших стаціонарних об’єктів. Це в подальшому допоможе зрозуміти де закладено кабель і уникнути його пошкодження при посадці і подальшому зростанні коренів дерев, при встановленні додаткових стовпів. На стінах будинків фарбою помічаємо місця введення кабелю.
Розмітив і вириємо траншею. Встановимо і зафіксуємо стовпи для освітлення.
Створюємо подушку з дрібного грунту (без гострих каменів, скла) або піску. Трамбуємо її, повинна вийти висота близько 10 см.
Прокладемо кабель з запасом по довжині. Закуповуйте цільну довжину, уникайте муфтових з’єднань в землі. Під місцями зі здавлюють навантаженнями (автомобільна дорога, в’їзд в гараж) заготовив труби, крізь які протягнемо провідник. У місцях з ймовірністю пошкоджень в процесі експлуатації (закопані плити, арматура, які не вдалося видалити) створюємо футляри (наприклад, з азбестового труби, порізаної уздовж на дві частини).
Після закладки мультиметром (з вбудованим омметром) перевіряємо відсутність замикань між жилами, а також між жилами і бронею.
Засипаємо провідник дрібним грунтом або піском. Трамбуємо, подушка висотою також близько 10 см.
Закидаємо раніше викопаний непідготовлений грунт. Прокладемо червону сигнальну стрічку з написом «Обережно кабель» (вона знаходиться на висоті близько 25 см від кабелю).
Остаточно закопаємо траншею з урахуванням подальшої усадки землі після дощу.
Нова перевірка мультиметром на замикання жив з землею.








Прокладання силового кабелю в землі

Кабельні лінії прокладають в земляних траншеях, спеціальних кабельних спорудах (кабельні канали, лотки), на естакадах, в галереях, відкрито по стінах будівель і споруд, в трубах, тунелях і тд. Найбільш дешевий спосіб прокладання кабелів це розміщення кабелів в траншеї в землі.
Цей спосіб не вимагає великих витрат на будівельні роботи, і крім того створюються хороші умови для охолодження кабелів. До недоліків цього способу можна віднести як Прокладання силових кабелів в траншеевозможность механічних пошкоджень кабелів при земляних роботах поблизу траси кабелів. У траншеях прокладають кабелі на глибині 0,7 м. В одній траншеї розміщують не більше 6-ти кабелів на напругу 6 -10 кВ або двох кабелів на 35 кВ. Допускається поруч з ними прокладання не більше одного пучка контрольних кабелів.
Ширина траншеї по дну для одного кабелю визначається зручністю земляних робіт і становить 0,2 м при напрузі до 10 кВ і 0,3 м при 35 кВ. Ширина траншеї по верху залежить від її глибини і кута природного укосу грунту.
1 – кабель зв’язку;
2 – цегла для захисту від механічних пошкоджень;
3 – м’який грунт для підсипки (пісок);
4 – кабелі до 35 кВ;
5 – кабелі до 10 кВ;
6 – контрольні кабелі.
На територіях енергоємних промислових підприємствах і при наявності більше 20 кабелів, що йдуть в одному напрямку, застосовують прокладанням в тунелях.
На територіях з грунтовими умовами, що шкідливо діють на кабелі, в районах вічної мерзлоти прокладанням кабелів виробляють на естакадах і галереях.
Відкрито по стінах будівель і споруд кабелі прокладають в тих випадках, коли будівельні конструкції виконані з вогнетривкого матеріалу.
Кабельні канали виготовляють із збірних залізобетонних лоткових елементів різної ширини і висоти.

Технологія монтажу кабельних ліній

Кабельні лінії прокладають так, щоб виключити можливість появи небезпечних механічних напружень і пошкоджень в процесі експлуатації.
Кабелі прокладають з невеликим запасом на випадок можливих зсувів ґрунту і температурних деформацій самого кабелю. У траншеях і на суцільних поверхнях всередині будівель і споруд запас створюють за рахунок хвилеподібною укладання кабелю, а по кабельних конструкціях запас здійснюється за рахунок стріли провисання. Створення запасу кабелю за рахунок кілець не допускається.
Кабелі прокладаються горизонтально по конструкціях, стін і т.д. міцно закріплюють в кінцевих точках, у кінцевих муфт, а на поворотах траси, по обидва боки вигинів і у з’єднувальних муфт. На вертикальних ділянках кабелі закріплюють на кожній кабельної конструкції. У місці жорсткого закріплення неброньованих кабелів на конструкціях застосовують прокладання з листової гуми або листового полівінілхлориду або іншого еластичного матеріалу.
Усередині приміщень і зовні в місцях, доступних для некваліфікованого персоналу, а також де можливе пересування транспорту, вантажів і механізмів, кабелі захищають шляхом прокладання їх на висоті не нижче 2 м від підлоги або на глибині 0,3 м в землі.
Монтаж кабельних ліній ведуть в два етапи. На першому етапі всередині будівель і споруд встановлюють опорні конструкції для прокладання кабелів. На другому етапі прокладають кабелі і підключають їх до висновків електрообладнання.
На місце монтажу кабель доставляється в заводській упаковці (барабанах). Перевезення кабелів здійснюють на транспортерах ТКБ-6, ТКБ-10 вантажопідйомністю 6 і 10 т. Транспортер ТКБ-6 переміщують автомобілем, а ТКБ-10 – трактором.
Видаливши зовнішню обшивку барабана, оцінюють стан зовнішніх витків кабелю, звертаючи увагу на оболонку і захисний покрив, на патьоки просочує складу, на проколи, раковини, обриви, зміщення і зазори між витками бронестрічок.
Зовнішні витки кабелю з ушкодженнями видаляють, а його ізоляцію відчувають підвищеним напругою. Паперову ізоляцію пере випробуванням перевіряють на відсутність вологи. Для цього паперові стрічки, прилеглі до оболонки і жилах, занурюють в нагрітий до 150 гр З парафін. Легке потріскування і виділення піни говорить про зволоження ізоляції кабелю. У цьому випадку від кінця кабелю відрізають ділянку 250 – 300 мм і проводять повторну перевірку. Щоб уникнути помилок при перевірці на зволоженість кабелю, стрічок не можна торкатися руками. Після випробування кабелю підвищеною напругою відновлюють герметизирующие ковпачки на кінцях кабелю.

Техпроцес прокладання кабелю складається з наступних операцій:

1. Установка барабана з кабелем.
2. Підйому барабана домкратами.
3. Зняття обшивки з барабана.
4. Раскатка кабелю рівномірним обертанням барабана і протяжка кабелю уздовж траси в проектне положення.

При ручному розкатці кабелю протягування кабелю ведуть електромонтажники. Розставляти людей необхідно таким чином, щоб на кожного з них припадала навантаження не більше 35 кг.
Кабелі в холодну пору року прокладають без попереднього підігріву, якщо температура повітря протягом 24 год до початку робіт не була нижче:
0 гр С – для силових броньованих і неброньованих кабелів з паперовою ізоляцією в свинцевій або алюмінієвій оболонці;
-7 гр С – для контрольних і силових кабелів напругою до 35 кВ з пластмасовою або гумовою ізоляцією і оболонкою з волокнистими матеріалами в захисному покриві;
– 15 гр С – для контрольних і силових кабелів напругою до 10 кВ з полівінілхло-рідної ізоляцією і оболонкою без волокнистих матеріалів в захисному покриві;
– 20 гр С – для неброньованих контрольних і силових кабелів з поліетиленовою ізоляцією і оболонок без волокнистих матеріалів захисному покриві.
Підігрів кабелів перед прокладанням роблять усередині приміщень. Прокладанням кабелю ведуть не більше години якщо температура навколишнього повітря від 0 до -10 гр С, не більше 40 хв при температурі від-10 до -20 гр С, і не більше 30 хв при температурі нижче -20 гр С. При температурі навколишнього повітря нижче -40 гр С прокладання кабелів усіх марок не допускається.
При температурі прокладання нижче -20 гр С кабель на протязі всього періоду розкочування підігрівають електрострумом за схемою.

Технологія обробки кінців силового кабелю

Оброблення кінців кабелю виробляють до монтажу муфт і заделок. Вона полягає в послідовному ступеневу видаленні на певній довжині захисних покривів, броні, оболонки, екрану і ізоляції. Розміри разделок визначають за технічною документацією.
Проступаючи до розбирання кабелю, перевіряють відсутність вологи в паперовій ізоляції і жилах. При необхідності видаляють вологу ізоляцію, зайву довжину кінців кабелю, інші дефектні місця, обрізаючи секторними ножицями.
Оброблення кабелю починають з визначення місць установки бандажів, які вважають за формулою: А = Б + О + П + І + Г.
На кінці кабелю відміряють відстань А і розпрямляють цю ділянку. Далі підмотують смоляну стрічку і накладають бандаж. Можна із сталевого оцинкованого дроту. Кінці дроту захоплюють плоскогубцями, скручують і пригинають уздовж кабелю.
Зовнішній кабельний покрив розмотують до встановленого бандажа, але не зрізають, а залишають для захисту броні від корозії після монтажу муфти. На броню кабелю (Б) на відстані Б (50 – 70мм) від першого дротяного бандажа накладають другий бандаж. За зовнішньої кромці бандажа ножівкою надрізають стрічки броні, потім цю броню розмотують, обламують і знімають.
Для видалення оболонки (О) на відстані (50 – 70 мм) від зрізу броні роблять кільцеві надрізи нема на половину глибини. Надріз виконують спеціальним ножем з обмежувачем глибини різання і знімають оболонку. Далі жили кабелю звільняють від поясної ізоляції і вигинають за шаблоном. Потім готують місце для приєднання заземлення.
Для приєднання жил кабелю до контактних висновків електротехнічних пристроїв їх оконцовивают наконечниками, що закріплюються на жилах опресування, зварюванням або паянням. Оконцевание однодротових жив може бути виконано формуванням наконечника з кінця жили.
