Комутатор MikroTik CRS106-1C-5S

Ціна 2,508

Поділитися в соцмережах

FacebookTwitterEmail

Опис

Комутатор MikroTik CRS106-1C-5S


Опис комутатор MikroTik CRS106-1C-5S


Опис Mikrotik Cloud Router Switch CRS106-1C-5S
Cloud Router Switch CRS106-1C-5S – типовий представник гібридних Cloud Router Switch від MikroTik. Пристрій поєднує в собі як комутатор рівня 2, так і дозволяє налаштувати маршрутизатор рівня 3, це стало можливим завдяки використанні RouterOS з рівнем ліцензії 5. Справедливо буде зауважити, що CRS106-1C-5S в порівнянні зі звичайними маршрутизаторами, все ж програє в швидкості.
Router Switch CRS106-1C-5S



У січні 2017 року компанія Mikrotik представила ряд цікавих новинок, серед яких і CRS106-1C-5S. Як нескладно здогадатися з назви, новинка є представником сімейства Cloud Router Switch, тобто гібрид комутатора і маршрутизатора.
Навіщо потрібен CRS?



За замовчуванням, CRS106 працює як звичайний керований комутатор Layer 2. У разі необхідності, системний адміністратор може змінити конфігурацію пристрою і задіяти можливості Layer 3, тобто функції маршрутизації.



Все це стало можливим завдяки використанню фірмової операційної системи RouterOS. До того ж, на відміну від багатьох маршрутизаторів Mikrotik, CRS106-1C-5S поставляється з 5-м рівнем ліцензії як і більш дорослі моделі RouterBOARD. Звичайно, якщо прямо порівнювати CRS зі звичайними маршрутизаторами Mikrotik, останні можуть похвалитися більш високою продуктивністю при використанні можливостей Layer 3.



Принцип роботи Mikrotik CRS106-1C-5S
За основу для пристрою узятий SoC-чіп QCA8511 виробництва Qualcomm. QCA8511 – система на кристалі, до складу чіпа входить одноядерний обчислювальний процесор з тактовою частотою 400 МГц. Безпосередньо до процесора підключена постійна флеш-пам’ять (обсяг 16 Мбайт) з програмним кодом, також в розпорядженні процесора знаходиться 128 Мбайт оперативної пам’яті.



Другий важливий компонент QCA8511 – вбудований апаратний свіч на 12 інтерфейсів. Центральний процесор і комутатор об’єднані шиною в 1 Гбіт / сек. У режимі комутації L2 весь трафік обробляється на свіч, а участь процесора не потрібно. По суті це конфігурація апаратного бриджу (hardware bridge). Якщо потрібно ізолювати трафік або розділити мережу – як і раніше, можна застосувати VLAN і він також буде працювати на апаратному рівні на самому свіч.



Бувають ситуації, коли можливостей класичного керованого комутатора недостатньо – тоді допоможе особливість CRS. Будь-який з інтерфейсів може бути виключений з групи свіча і переведений, наприклад, в програмний бридж (software bridge). При цьому весь трафік буде оброблятися на центральному процесорі.



У зв’язку з такою конфігурацією, продуктивність процесорів, що застосовуються в CRS зазвичай нижче своїх однокласників з сімейства RouterBOARD.



Підтримка Mikrotik CRS106-1C-5S до 6 модулів SFP 1.25G



CRS106-1C-5S має дуже компактний форм-фактор, на рівні з десктопними маршрутизаторами компанії, завдяки чому пристрій поміститься практично в будь-якому боксі або розподільчому ящику.

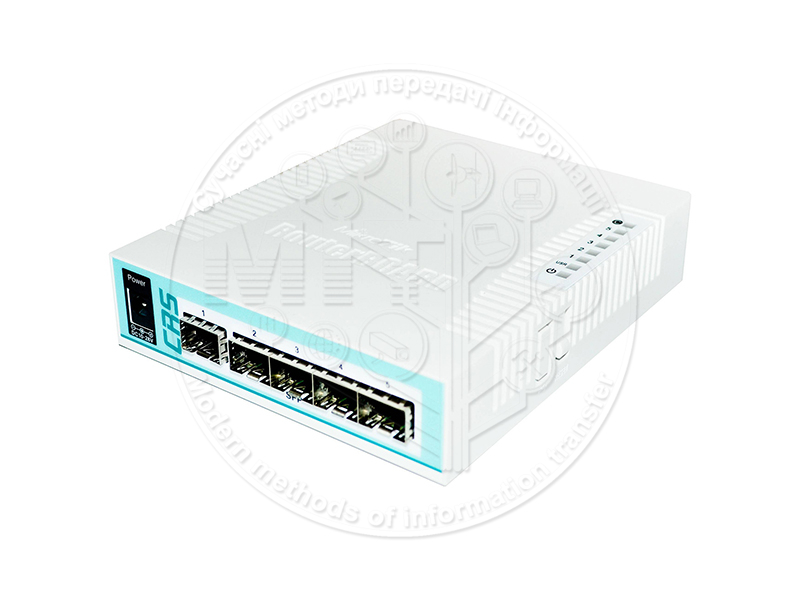

На передній панелі міститься вхід DC In для подачі живлення а також 5 слотів для установки SFP-модулів. На протилежному боці пристрою розташовується комбо-порт.



Комбо-порт Mikrotik CRS106-1C-5S
Комбо-порт представляє з себе комбінований інтерфейс з можливістю програмного вибору типу між RJ45 і SFP. Одночасно може бути активним лише 1 інтерфейс.



Таким чином, CRS106-1C-5S підтримує 2 конфігурації: перша – з 6 слотами SFP; друга – з 5 слотами SFP і одним RJ45. Пристрій підтримує Passive PoE, тому при використанні витої пари можливо подавати харчування віддалено.
Технічні подробиці роботи Mikrotik CRS106-1C-5S
Компактний форм-фактор, розміром 114 x 137 x 29 мм. який ближче до десктопних моделях роутерів компанії, дає можливість розміщувати пристрій в розподільному ящику або боксах невеликих розмірів.
На передній панелі знаходиться 5 SFP портів 100/1000 Mb / s. і гніздо живлення від штатного БП. На тильній стороні доступний комбо-порт і порт підключення консолі. Комбо-порт: RJ45 і SFP, однак, одночасно активним з них може бути тільки один. Кнопка reset знаходиться збоку. Таким чином, в налаштуваннях можна використовувати два варіанти роботи пристрою:
Перший – 5 слотів SFP і 1 RJ45, при цьому у нас є можливість живити пристрій від кручений пари Passive PoE.
Другий – в 6 слотів SFP.
За швидкість роботи девайса відповідає система на кристалі від Qualcomm.
Одноядерний процесор QCA8511 з тактовою частотою 400 МГц.
Флеш пам’ять об’ємом 16 Мбайт.
Обсяг ОЗУ 128 Мбайт.
Апаратний свитч 12 інтерфейсів.
Шина між ЦП і світче в 1 Гбіт / сек.
У режимі роботи комутатора рівня 2, трафік обробляється тільки на апаратному світче. При використанні в режимі маршрутизатора, трафік обробляється на ЦП, що і призводить до невеликих осіданням в продуктивності.

Характеристика комутатор MikroTik CRS106-1C-5S


Операційна система RouterOS
Ліцензія (Router OS), lvl 5
Порти 10/100/1000 Mbit 1
Частота процесора 400MHz
Об`єм RAM 128MB
Об`єм ROM 16MB
Слот під модулі 6 SFP
Живлення через Passive PoE (24V) Да
Максимальна споживана потужність, W 11
Матеріал корпуса Пластик
Розміри без упаковки, мм 114 x 137 x 29
Робоча температура, ° С от -10 до +45
Вага в упаковці 500 г
