Як передати сигнал wifi на велику відстань: приклади мережі

Отже як поліпшити сигнал домашнього wifi роутера. Однак якщо потрібно передати wifi на 500 метрів, 1 або кілька кілометрів – тут вже підручними засобами, потрібна серйозна бездротова мережа в професійному середовищі іменована «точка-точка».

Існує два основних типи топології бездротової мережі:

Точка – точка (PtP)
Точка – многоточка (PtMP)

Ми більш детально розберемо настройку PtP варіанти і обладнання, яке використовується в такому випадку.

Розглянемо два варіанти настройки бездротового підключення інтернету на великій відстані.

Варіант 1 – настройка бездротового мосту на відстань 1 – 3 км

Варіант 2 – настройка бездротового мосту на відстань 10 км і більше щоб підключити інтернет

Навіщо ділити, а не об’єднати в загальну тему? Все просто – тип, вартість і інтерфейси обладнання відрізняються істотно. Якщо відстань, на яке вам потрібно передати трафік до 1 км – немає сенсу брати обладнання на 10 км і переплачувати за нього.

Як спіймати wifi на великій відстані: рекомендації перед початком робіт

Перед налаштуванням Wi-Fi моста хочеться звернути увагу на те, що між точкою «А» (де знаходиться антена передавач) і точкою «Б» (де знаходиться антена приймач) обов’язково повинна бути в зоні прямої видимості! Крім того, повинні дотримуватися якісь вимоги для зони Френеля. Що таке зона Френеля?

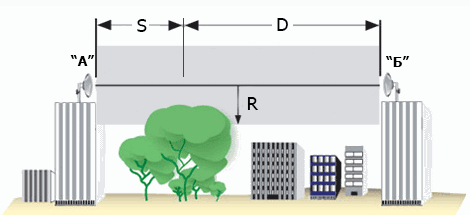

Уявімо собі уявну пряму циліндричну трубу (на малюнку закрашено сірим), в центрах отворів якої з обох сторін встановлені антена «А» і антена «Б». Внутрішній простір труби – це і є зона Френеля. Для хорошого сигналу і стабільного з’єднання інтернету в цій «трубі» не повинно бути ніяких сторонніх об’єктів, таких як: будинки, дерева, лінії електропередач та інші споруди.

Радіус зони Френеля (параметр R на картинці) залежить від відстані між антенами (параметр S + D на картинці) і радіочастоти на якій вони працюють (в основному використовується обладнання 2,4 ГГц і 5 ГГц діапазонів). Чим більше відстань, тим більше радіус. Розраховується зона Френеля за формулою:

R – Радіус зони Френеля, м
S і D – Відстань від антен до найвищої точки, перешкоди, км
f – Частота, ГГц

Але не лякайтеся. Існує маса інтернет ресурсів, де ці розрахунки автоматизовані, варто ввести в будь-якому пошуковику запит – онлайн калькулятор зони Френеля і ви потрапите на сторінку, де тільки потрібно буде ввести відстань між пунктами «А» і «Б», а також частоту, на якій працює обладнання, натиснути кнопку розрахунок і калькулятор видасть вам готовий результат.

Багато тексту? Переходимо до практики.

Як передати wifi на відстані 1 км?

Варіант 1: радіоміст на 1 – 7 км.

Для спорудження моста нам знадобляться дві найпростіші бездротові точки доступу. Хорошим варіантом буде TP-Link TL-WA5110G. Чим вона так примітна? Потужність передавача у даній моделі точки доступу (далі ТД) становить 26 dBm, яка в рази перевищує потужність будь-який інший ТД для домашнього використання. Устаткування знято з виробництва, але, якщо вдасться знайти робочий б / у екземпляр – сміливо купуйте.

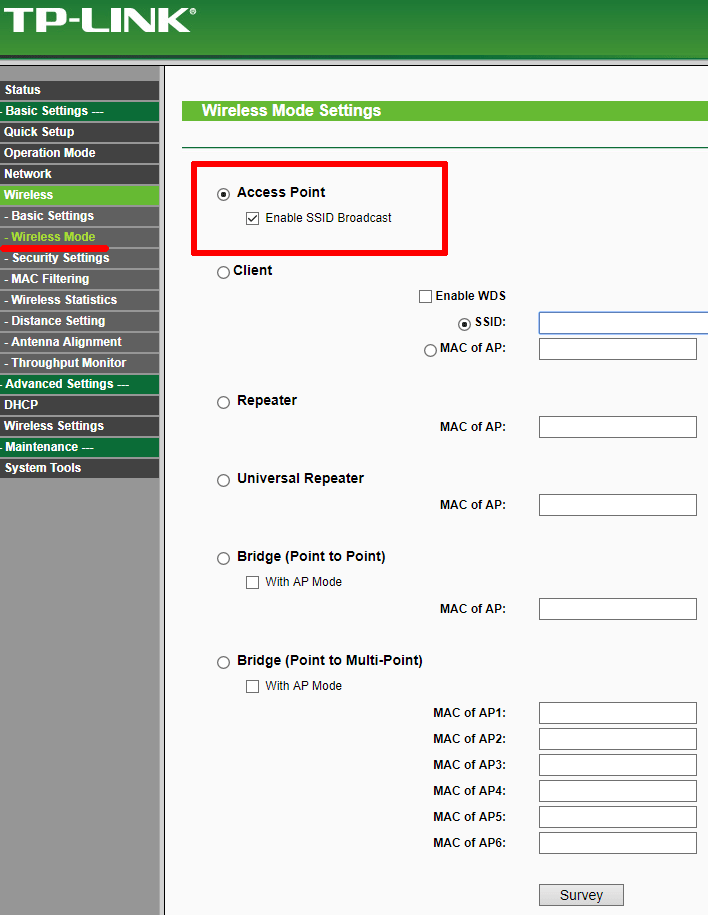

Для радіомосту нам знадобляться 2 ТД. Одну налаштовуємо як звичайну точку доступу, а іншу як клієнт.

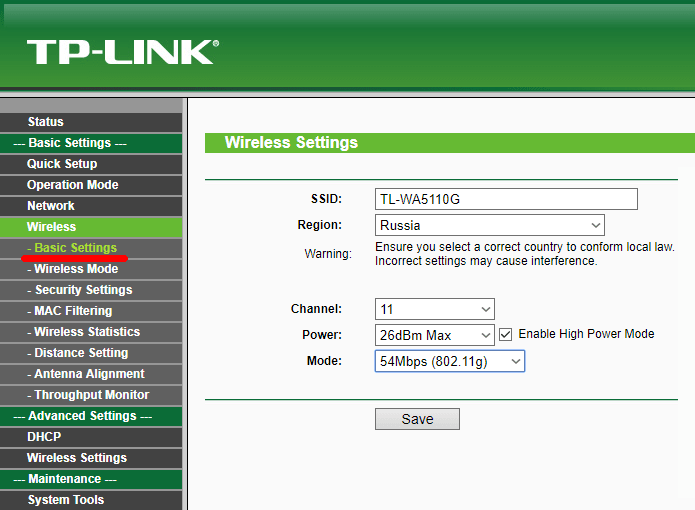

Приклад налаштувань ТД передавача

SSID. Назва мережі встановлюємо за бажанням, можна не змінювати стандартне
Region. Регіон особливої ролі не грає
Channel. Канал бажано вибирати від 6 і вище, так на «високих» каналах d 2,4 ГГц ефір менш зашумлен
Power. Потужність передавача інтернету для початку встановлюємо на максимум, т. Е. 26 dBm і ставимо галочку Enable High Power Mode.
Mode. Режим встановлюємо 54Mbps (802.11g), так як інший в списку має меншу пропускну здатність інтернету.

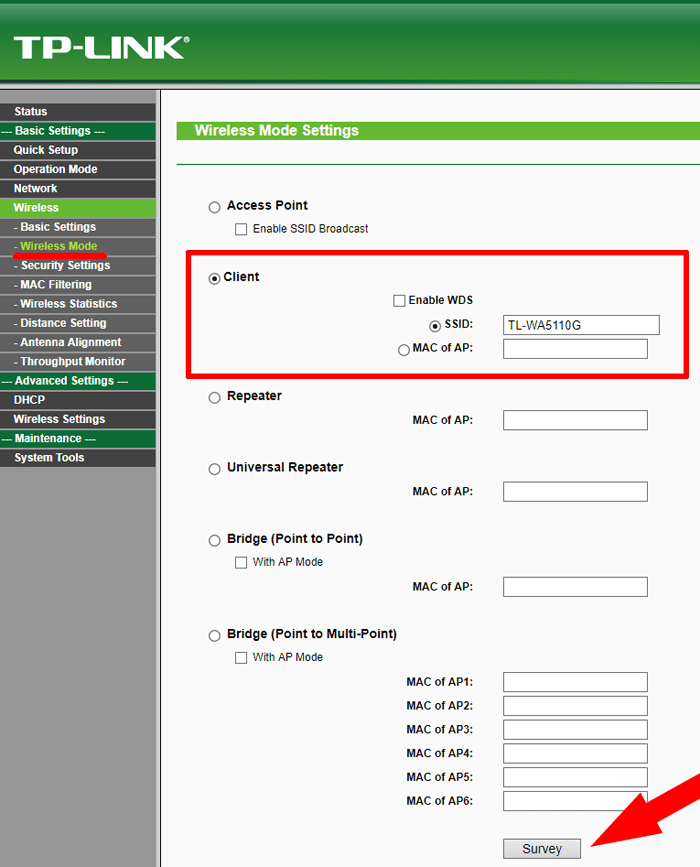

Приклад налаштувань ТД приймача

Переводимо ТД в режим клієнта.

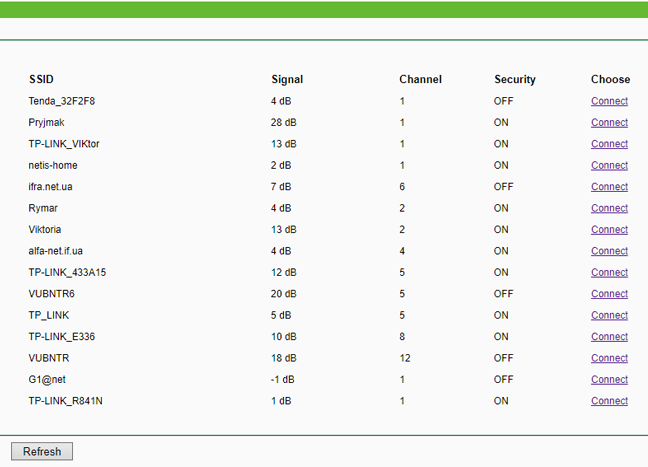

SSID прописуємо той же що і на першому влаштуванні (можна так само натиснути на кнопку Survey внизу сторінки, там побачимо список доступних для підключення пристроїв і натискаємо Connect).

Не забудьте установити різні IP-адреси на обох ТД (Розділ мережі)!

З штатними антеннами пристрою впевнено з’єднуються на відстані 1 км по прямі видимості.

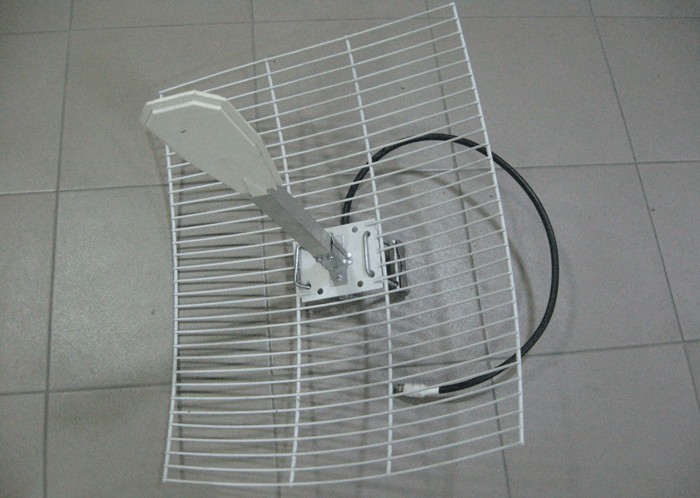

Якщо замінити штатну кругову антенну на направлену (див. Рисунок нижче) – можна істотно збільшити дальність зв’язку.

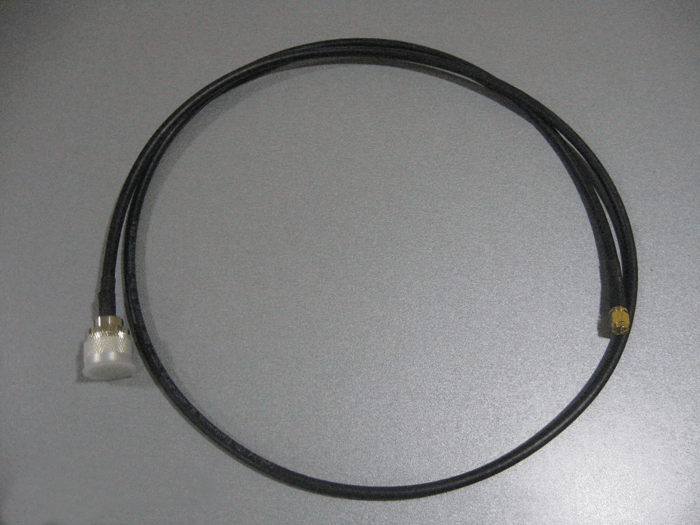

Але в цьому випадку потрібно придбати перехідник (пігтейл) з роз’ємом N-типу на RP-SMA, який встановлений в ТД.

У такому комплектації з обох сторін, точки покажуть стабільну роботу на відстані 7 км.

Мінус цього варіанта тільки один – у випадку, якщо ефір сильно звужений, то антена буде захоплювати і підсилювати всі перешкоди в окрузі, що негативно вплине на якість каналу, можливі втрати пакетів, а то й у всіх обривах інтернет зв’язку, але можна спробувати з іншими антенами, у яких діаграма спрямованості має більш вузький бік і менше «бічних лепестків».

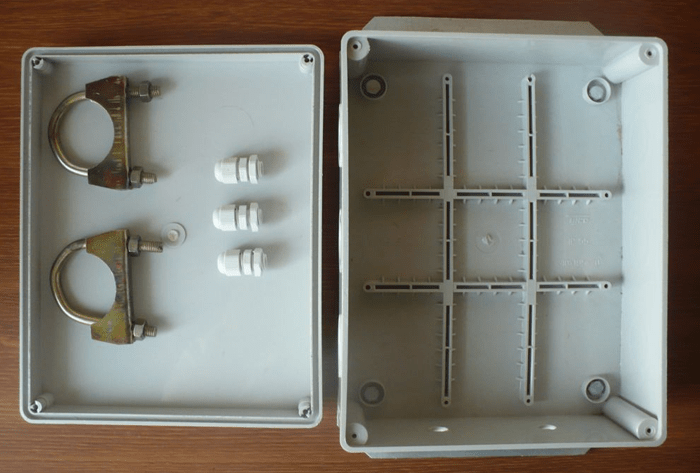

Можливо так само використання конструкції на відкритому повітрі, але потрібно сама ТД помістити в герметичний бокс. Пігтейл можна вивести через кабельний ввід, ущільнювач отвору сирою гумою або морозостойким силіконом.

Ітог по комплекту «Вариант 1»

Конфігурація вполне работоспособна і має право на життя. Дешевізація компонентів (б / у варіант) дозволяє віддати перевагу саме йому, якщо до безпроводового мосту не пред’являються підвищені вимоги стабільності та пропускної здатності в 8-12 Мбіт / с. Повний такий б / у комплект обладнання для обох сторін можна придбати приблизно за 50 $. Особливо оправдано використання, коли деякі компоненти вже є в наявності або отримали безкоштовно. З зовнішніми антеннами можна використовувати не тільки TP-Link TL-WA5110G, а й будь-які точки доступу зі знімною зовнішньою антеною і відповідним коннектором.

Із минусів – складність монтажу та компонування непідготовленому користувачеві. Деякі разьемам зєднання, якість якіх може впливати на рівень сигналу.
Як передать WiFi на 5 км. і більше?

Вариант 2. Переходимо до «тяжкої артилерії»

Якщо вам потрібен вариант вакансии – слідуючої частини статі якраз для вас.

Компанія Ubiquiti широко відома своєю продукцією для побудови бездротових інтернет з’єднань. Так само бренд випускає обладнання для “умних” будинків, відеокамер відеоспостереження та багато іншого, але перше, що приходить на ум, коли ви чуєте Ubiquiti – це безсумнівно Wi-Fi обладнання.

Не будем розповідати про всю лінійку обладнання, а виберемо тільки те, що нам потрібно.

Коротке описання обладнання

Будувати міст буде на обладнання NanoBrige M5 або NanoBeam M5.

NanoBrige M5 знятий з виробництва, але його все ще можна знайти у деяких дилерів, а б / у варіанта взагалі повним повним.
NanoBeam M5 – це нова розробка, вона збігається з попередньою моделлю, але в ній вже зовсім інша начинка. Більш швидкий процесор Atheros MIPS 74KC, більше оперативної пам’яті, тепер на борту вже 64 МБ ОЗУ. Коефіцієнт посилення зовнішнього антени збільшився. Форма излучателя змінилася. Так само в кращу сторону змінилася сама конструкція. Монтаж проводиться ще простіше і швидше.

Оба девайса позиціонуються дистриб’юторами як устаткування для відстаней на 5 км, але в практиці запускаються линки на 20 км і більше з дуже хорошими показниками стабільності та пропускної здатності на таку відстань більше 120 Мбіт / с по Wi-Fi.

Нижче представлені самі антени для передачі Wi-Fi на великі відстані.

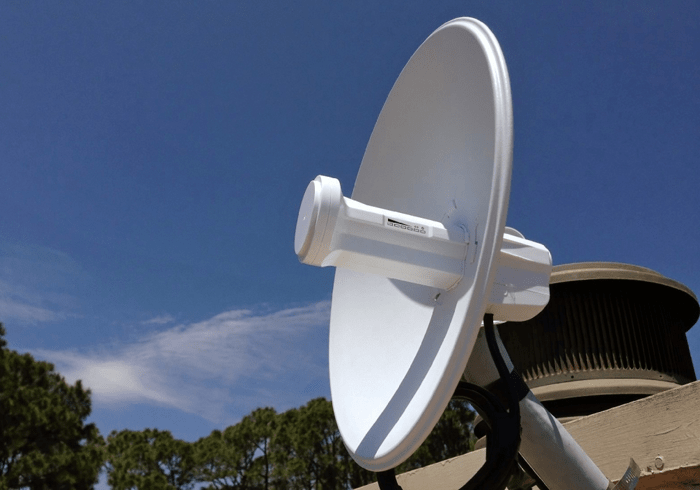

NanoBrige M5,

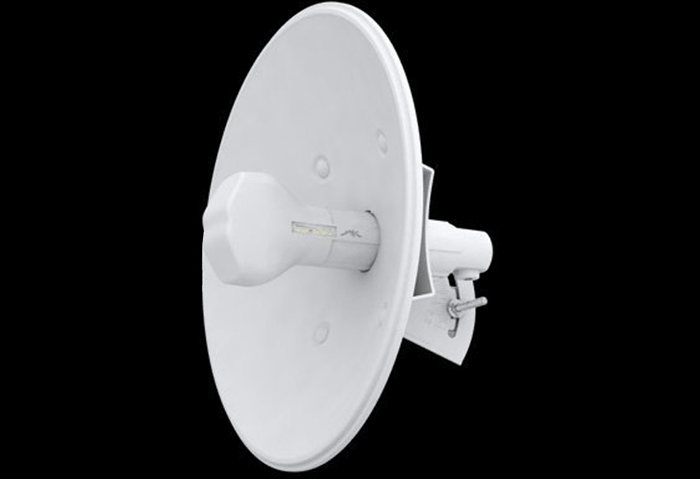

і NanoBeam M5.

Перейдем до налаштування

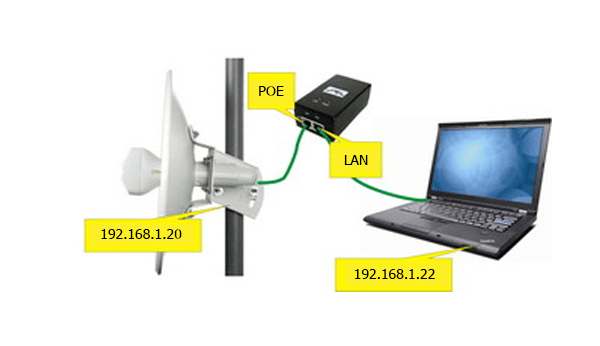

Настроїв мережевий інтерфейс вашого ПК, ноутбуку під мережею 192.168.1.0/24 і підключивши обладнання по наступній схемі – ми можемо приступити до настройки.

Якщо у вас є нове обладнання, так сказати, “з коробки”, то після введення в адресному рядку браузера 192.168.1.20 і натиснувши перехід – ми повинні потрапити на авторизацію сторінки, вона виглядає наступним чином:

Стандартний вхід / пароль для входу ubnt / ubnt

Якщо по каким-то причинам ви не попадаєте на сторінку авторизації або стандартні введення / пароль не підходять – скоріше у вас є обладнання, яке раніше було налаштовано.

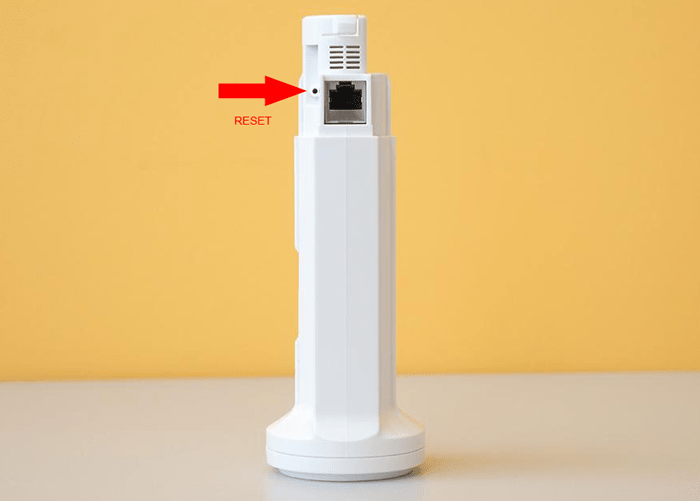

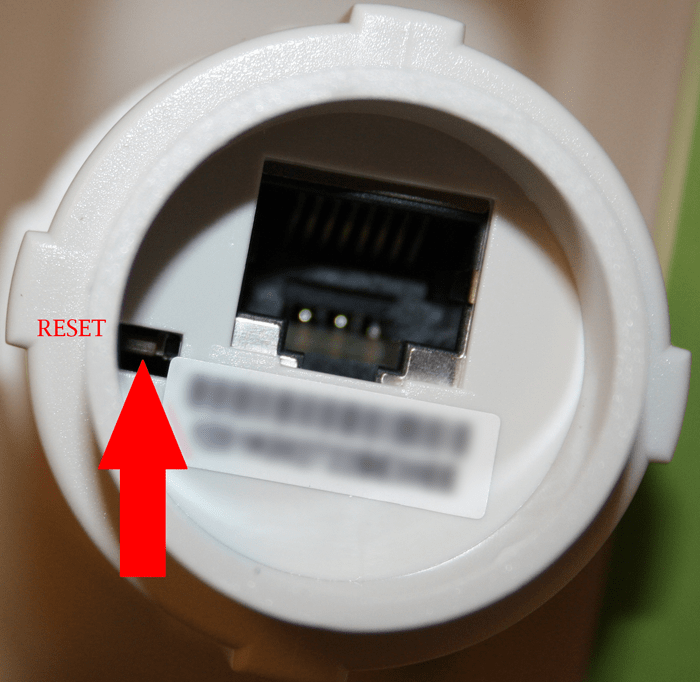

Его можно сбросить к заводским настройкам, нажав на кнопку Сброс, который находится на излучателе, возле разъема RJ-45

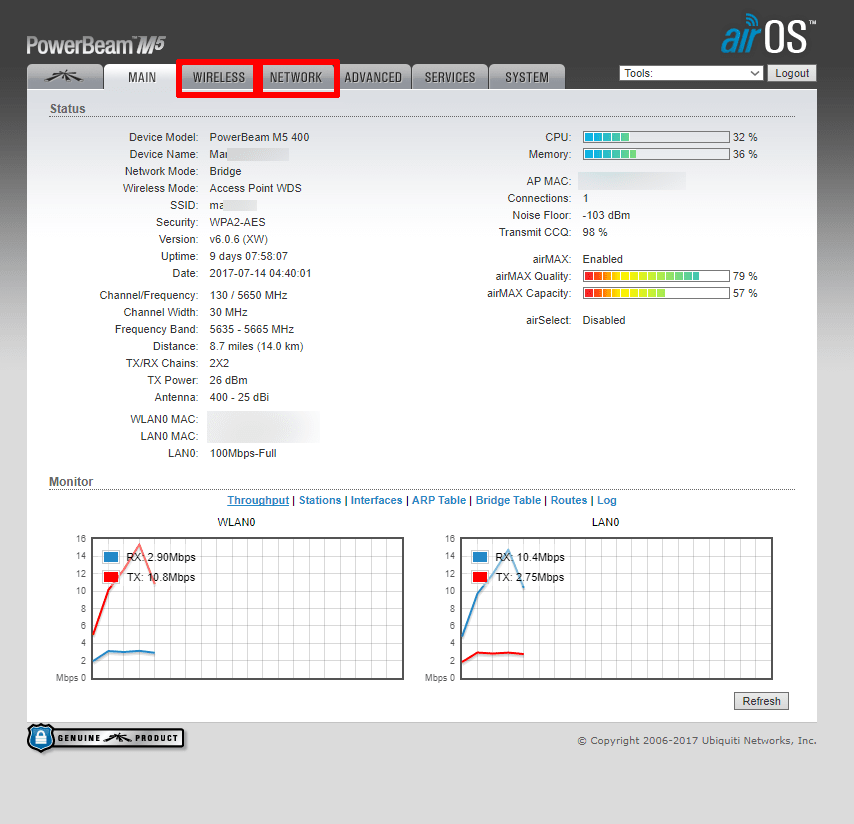

Після скидання, якщо сторінка авторизації завантажена, введіть логін / пароль ubnt / ubnt і попадемо на вкладку MAIN веб-інтерфейсу пристрою.

Тут відображається вся основна інформація про стан пристрою.

Всі потрібні нам настройки знаходиться на вкладках WIRELESS і NETWORK.

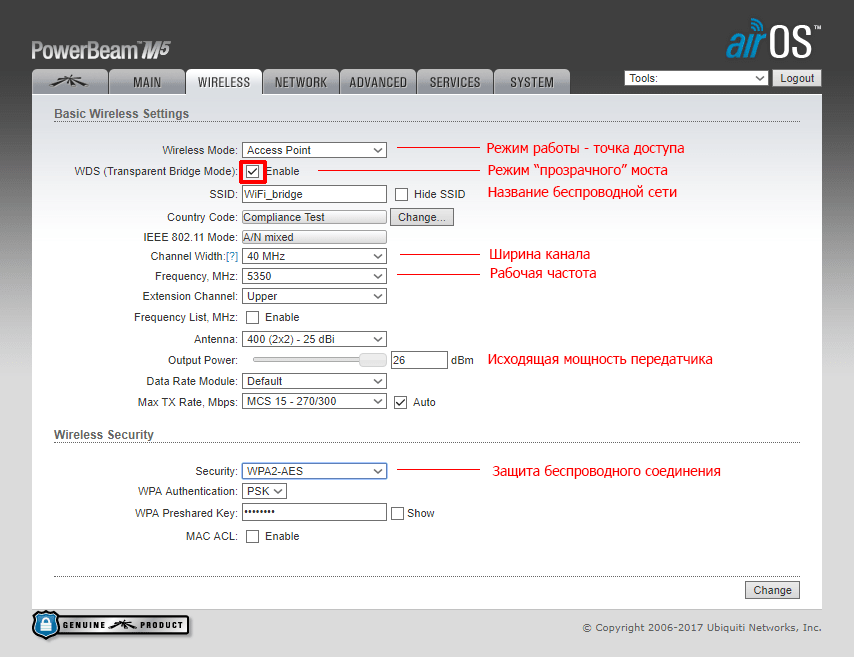

Налаштування антени в режим AP

На зображенні відзначені важливі пункти, які необхідно налаштувати.

Коротко опис виділених пунктів:

Wireless Mode – Режим роботи. Вибираємо в якому режимі працює пристрій
Access Point – точка доступу (роздає Wi-Fi)
Station – пристрій, який буде підключатися до Access Point
SSID – Назва бездротової мережі. Відображатиметься при пошуку мережі
Channel Width – Ширина каналу. Чим більше значення – тим більше пропускна здатність, але тим нижче стабільність каналу. Якщо відстань невелика і зона Френеля чиста – сміливо ставимо 40 MHz
Frequency, MHz – Робоча частота. Вибираємо уважно, так як при виборі частоти, яка зайнята іншим пристроєм, що знаходиться в полі радіо видимості – будемо спостерігати погіршення якості сигналу.
Output Power – Вихідна потужність. При відстані між AP і Client 10 км або менше – рекомендується знизити потужність передавача до 19 – 20 dBm
Security – Безпека. Точно так само як і в настройках роутера – парольний захист бездротового з’єднання. Може незначно впливати на продуктивність мережі, але рекомендується включати, бажано WPA2-AES режим.

Після зміни всіх корисних властивостей тиснемо кнопку Change внизу сторінки, а після, в що з’явилася вгорі рядку, кнопку Apply. Тільки в такому випадку настройки будуть змінені!
Налаштування антени в режим Client
