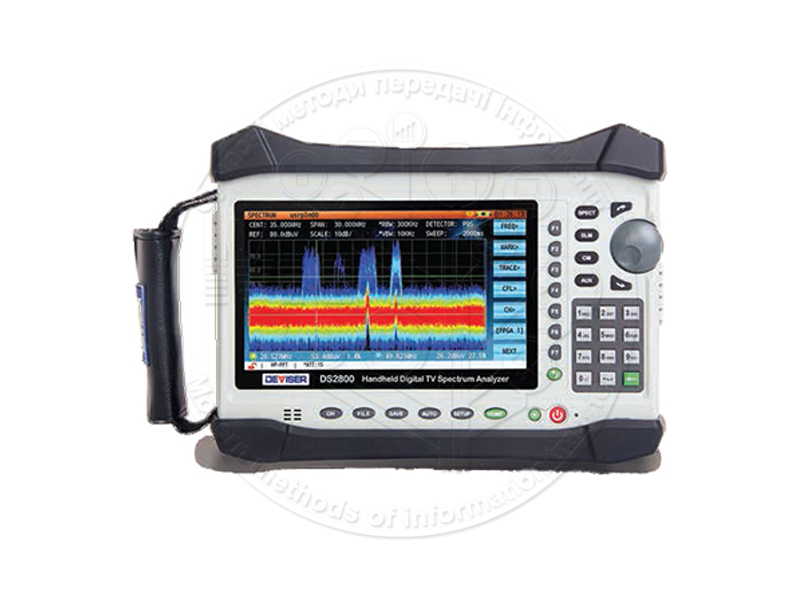

Універсальний аналізатор спектра цифрового ТБ Deviser DS 2800
Опис ТБ Deviser DS 2800
DS2800 має всі вимірювальними інструментами для кабельного телебачення, до складу яких входить засіб вимірювання аналогового і цифрового телевізійного сигналу, аналіз кабельного модему, генератор висхідного сигналу (USG), аналіз транспортного потоку MPEG. Важливим удосконаленням аналізатора DS2800 є швидкий спектральний аналіз і стійка технологія аналізу. Аналізатор цифрового персистентного спектра (DPS – від англ. Digital persistence spectrum) висхідного сигналу – зручний інструмент для усунення імпульсних перешкод в частотному діапазоні зворотного тракту.
Короткі характеристики ТБ Deviser DS 2800
-
швидкий спектральний аналіз: від 4 до 1220 МГц, від 4 до 2150 МГц;
-
персистентний аналіз спектра: від 4 до 210 МГц;
-
спектральний аналіз низхідних і висхідних сигналів з охопленням
-
частотного діапазону DOCSIS 3.1;
-
вбудований кабельний модем DOCSIS 3.0
-
вбудований генератор висхідного сигналу USG (J83A / B FEC);
-
хитання частоти зворотного тракту;
-
моніторинг TR 101 290, автоматичне створення списку програм і побудова карти програм і каналів;
-
підтримка ITU-T J.83, додаток A / B / C; автоматичне визначення параметрів каналу;
-
одночасне відображення спектру і результатів аналізу сигналу з амплітудною квадратурной модуляцією (QAM Analysis);
-
паралельна демодуляция трьох каналів з амплітудною квадратурной модуляцією (QAM);
-
спектр вектора помилок: перевірка наявності перешкод в процесі роботи, на які накладено сигнал QAM;
-
стробірованний (Gated) вимірювання: C / N, CSO, CTB
-
автоматичне випробування; програма роботи з даними випробування і параметрами.
-
аналіз WIFI мереж
-
тестування IP потоків
Характеристика ТБ Deviser DS 2800
| Аналіз спектра прямого каналу | |
| Частотний діапазон | 4 МГц – 1220 МГц, 1220 МГц – 2150 МГц (опціонально) |
| Стабільність частоти | ± 1х106 Гц (0°С-50°С) |
| Частотне сканування | 0 МГц – повний діапазон |
| Крок частоти | 1 кГц |
| Ширина пропускання (-3дБ) | 1кГц, 3кГц, 10кГц, 100кГц, 300кГц, 1МГц, 3МГц |
| Масштабування екрану і діапазон | 1, 2, 5, 10, 20 дБ/поділ; 8 вертикальних поділів |
| Час сканування | 20 мс – 25 с |
| Діапазон вхідних рівнів | -60 дБмВ ~ +60 дБмВ |
| Динамічний діапазон | 80 дБ (30 кГц RBW) |
| Чутливість | -60 дБмВ (100 кГц RBW, передпідсилювач увімкнений) |
| Загасання | 0-30 дБ з кроком 1 дБ |
| Похибка вимірювань | ˂ ± 1,0 дБ при температурі + 25°С ± 5°С (типове значення) |
| Вимірювальний детектор | Позитивна амплітуда, негативна амплітуда, відлік, усереднення, середньоквадратичне значення (RMS) |
| Діапазон опорних рівнів | -80 дБмВ ~ +70 дБмВ |
| Маркери | 2 вертикальних маркери |
| Аналіз спектра зворотного каналу | |
| Частотний діапазон |
|
| Частотне сканування | 42/64/84/116/206 МГц, нульовий діапазон |
| Крок частоти | 1 кГц |
| Ширина пропускання (-3дБ) | 100кГц, 300кГц |
| Ширина смуги пропускання відео | 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц, 30 кГц, 100 кГц, 300 кГц, 1 МГц, 3 МГц |
| Масштабування екрану і діапазон | 1, 2, 5, 10, 20 дБ/поділ. |
| Час сканування | 20 мс – 25 з |
| Діапазон вхідних рівнів | -60 дБмВ ~ +60 дБмВ |
| Атенюатор | Автоматичний, 0-30 дБ |
| Передпідсилювач | Ручний, підсилення 18 дБ |
| Похибка вимірювань | ˂ ± 1,0 дБ при температурі + 25°С ± 5°С (типове значення) |
| Вимірювальний детектор | Позитивна амплітуда, негативна амплітуда, відлік, усереднення |
| Маркери | 2 вертикальних маркери |
| Вимірювання аналогового ТБ | |
| Стандарти | B/G, I, D/K, L/L, M/N |
| Колірні стандарти | NTSC, PAL, SECAM |
| Крок частоти | 10 кГц |
| Діапазон вимірювання рівня | -40 дБмВ ~ +60 дБмВ |
| Похибка вимірювань | ˂ ± 1,0 дБ при температурі + 25°С ± 5°С (Н/Ш ˃30 дБ) |
| Дозвіл вимірювання рівнів | 0,1 дБ |
| Ширина смуги пропускання | 300 кГц |
| Співвідношення несуча/шум (Н/Ш) |
|
| CTB/CSO |
|
| Вимірювання рівня фонової модуляції (HUM) | 1-20%, ± 0,5% (1-5%), ± 1,0% (5-20%) |
| Глибина модуляції | 40-95%, ± 1,5% (Н/Ш ˃40дБ) |
| Нахил | До 16 каналів |
| Передпідсилювач | Автоматичний, підсилення 18 дБ |
| Атенюатор | Автоматичний, 30 дБ |
| Вимірювання цифрового ТБ | |
| Частотний діапазон | 4 МГц – 1220 МГц |
| Діапазон вимірювання рівня | -30 дБмВ ~ +50 дБмВ |
| Похибка вимірювань | ˂ ± 1,5 дБ при температурі + 25°С ± 5°С (Н/Ш ˃20 дБ) |
| Передпідсилювач | Автоматичний, підсилення 18 дБ |
| Атенюатор | Автоматичний, 30 дБ |
| Тип модуляції |
|
| Глибина ущільнення | 128х1 – 128х7 (J.83 Annex B), 12х17 (J.83 Annex A/C) |
| Символьна швидкість | 1,0 Мсим/с – 7,0 Мсим/с |
| Співвідношення сигнал/шум (SNR) | ˃45 дБ, похибка ± 2,0 дБ |
| Коефіцієнт помилок модуляції (MER) | ˃45 дБ, похибка ± 2,0 дБ |
| EVM | ˂0,36% |
| Частота появи помилкових бітів (BER) | 1Е-3 ~ 1Е-9 |
| Констеляційна діаграма | 16/32/64/128/256 QAM |
| Кабельний модем | |
| Підтримувані стандарти | DOCSIS 1.1, 2.0, 3.0; Euro DOCSIS 1.0, 1.1, 2.0, 3.0 |
| Низхідна демодуляція | 64/256QAM |
| Частотний діапазон низхідного потоку | ˃91 МГц (5-65 МГц, США), ˃100 МГц (5-85 МГц, ЄС) |
| Максимальна швидкість низхідного потоку | До 304 Мбіт/с (6 МГц), 400 Мбіт/с (8 МГц) |
| Зв’язування каналів низхідного потоку | До 8 каналів |
| Ширина смуги пропускання низхідного потоку | 6МГц/8МГц |
| Рівень вхідних сигналів низхідного потоку | -15 дБмВ ~ +15 дБмВ |
| Частотний діапазон висхідного потоку |
|
| Ширина смуги пропускання висхідного потоку |
|
| Рівень вихідних сигналів висхідного потоку |
|
| Зв’язування каналів висхідного потоку | До 4 каналів |
| Максимальна швидкість висхідного потоку | 120 Мбіт/с (зв’язування 4 каналів) |
| Генератор сигналів висхідного потоку | |
| Модуляція сигналу | CW, QPSK, 16/64/256QAM |
| Символьна швидкість | 1,28 Мсим/с, 2,56 Мсим/с, 5,12 Мсим/с |
| Коефіцієнт помилок модуляції (MER) | ˃38 дБ, похибка ± 2,0 дБ |
| Частотний діапазон | 5-85 МГц |
| Крок налаштування частоти | 1 МГц |
| Діапазон рівнів сигналу | 8-58 дБмВ (CW, QPSK) |
| Похибка вимірювання рівнів | ± 2,5 дБ |
| Крок налаштування рівнів | 1 дБ |
| Вдосконалений генератор сигналів висхідного потоку (опція) | |
| Модуляція сигналу | CW, QPSK, 16/64/256QAM (Annex A/B) |
| FEC | RS (204,188) J.83 A; RS (128,122) J83B |
| Символьна швидкість | 1-7 Мсим/с |
| Коефіцієнт помилок модуляції (MER) | ˃40 дБ, похибка ± 2,0 дБ |
| Частота появи помилкових бітів (BER) | 1Е-9 |
| Частотний діапазон | 5-120 МГц |
| Крок налаштування частоти | 10 кГц |
| Фазовий шум | 100 дБ відносно несучої (при 10 кГц), 115 дБ відносно несучої (при 100 кГц) (CW при 50 МГц) |
| Похибка частоти | 2 ppm |
| Час установки | 2 мс |
| Крок налаштування рівнів | 1 дБ |
| Діапазон вимірювання рівнів | 0 дБмВ ~ 60 дБмВ |
| Похибка вимірювання рівнів | ± 1,5 дБ (CW), ± 2,0 дБ (QAM) |
| Ширина смуги пропускання | 300 кГц |
| Крок налаштування рівнів | 0,1 дБ |
| Аналіз транспортного потоку | |
| Аналіз в реальному часі | Інформація про транспортний потік в режимі реального часу (Service ID, service name, service provider, video/audio PIDs) |
| Тестування TR 101 290, пріоритет 1, 2 і 3 | Моніторинг тестування TR 101 290, пріоритет 1, 2 і 3 в режимі реального часу |
| Список PSI/SI | Відображення інформації у вигляді деревовидної структури. PAT, PMT, CAT, NIT, STD, TDT, EIT |
| Сканування зворотного каналу | |
| Частотний діапазон FSK Tx | 5-65 МГц |
| Амплітуда FSK Tx | 70 дБмВ ~ 110 дБмВ |
| Частотний діапазон FSK Rx | 42-120 МГц |
| Чутливість FSK Rx | 20 дБмВ |
| Пілотна частота | 5-65 МГц |
| Амплітуда пілотної частоти | 70 дБмВ ~ 110 дБмВ |
| Амплітуда тестового сигналу Tx (передача) | 60 дБмВ ~ 120 дБмВ |
| Частота тестового сигналу Tx (передача) | 5-65 МГц |
| Частотні точки тестового сигналу Тх | 1-16 точок |
| DS1615 | |
| Розмір | Стандартний, 1U |
| Частота FSK Tx | 42 – 120 МГц |
| Рівень FSK Tx | 85 дБмВ ~ 110 дБмВ |
| Тип модуляції | FSK |
| Швидкість передачі даних | 38,4 кбіт/с |
| Wi-Fi | |
| Частота | 2,4 ГГц, 5 ГГц |
| Підтримувані стандарти | 802.11 a/b/g/n |
| Режими захисту | WPA/WPA2/WPA-PSK/WPA2-PSK |
| Шифрування | WEP/AES/TKIP |
| Тестові параметри | SSID, рівень, канал |
| Інше | |
| Високочастотний вхід | 75 Ом, тип роз’єму “F” |
| USB | USB 1.1 |
| Ethernet | RJ45, 10/100Мбіт Ethernet |
| Дисплей | 7″ TFT LCD дисплей, роздільча здатність 800х480 пікселів |
| Адаптер живлення | Змінний струм 100-240В, 50-60 Гц; Постійний струм (DC) 12В, 5А |
| Акумулятор | Літій-іонний акумулятор, 7.4В, 10Аг |
| Час заряджання | Близько 4:00 |
| Тривалість роботи | 8:00 |
| Габаритні розміри (ШхВхД) | 245х155х60 мм |
| Вага | Близько 2,2 кг |
| Діапазон робочих температур | -10 °C ~ + 50 °C |
| Діапазон температур зберігання | -20 °C ~ + 60 °C |
