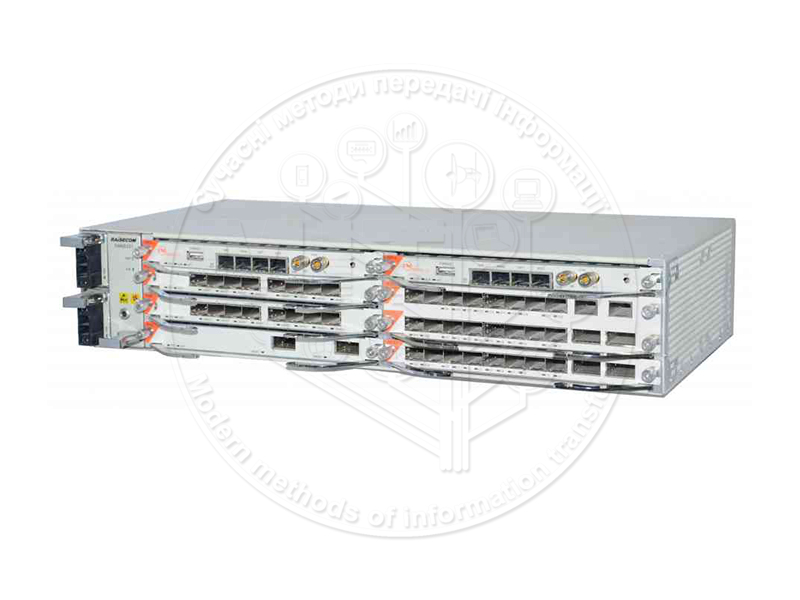

Raisecom ITN8800
Опис Raisecom ITN8800
ISCOM RAX711-R є Ethernet / MPLS терміналом нового покоління, який спеціально оптимізований під мультісервісниє мережі доступу і мережі IP / MPLS. Пристрій поєднує в собі функціонал маршрутизатора і демаркационного пристрої, ідеально підходить для забезпечення доступу до громадських, ділових та мобільних сервісів, а також допомагає провести мережу MPLS на “останній милі”. Серія RAX711-R пропонує високу продуктивність при невеликих габаритах, пристрій володіє 2xGE портами з боку провайдера, 4xGE мідними портами на клієнтській стороні, а також може бути опціонально оснащене 4xE1 портами для передачі TDMoverIP сервісів. Серія RAX711-R має комплексний і широким набором функцій Layer 2 VPN, Layer 3 VPN, VRF-Lite, PWE3 сервіси з маршрутизацією, MPLS, TDMoP.
Raisecom iTN8800 – нова платформа для пре-агрегації в MPLS-IP / MPLS-TP мережах
Опис технології MPLS
MPLS (MultiProtocol Label Switching) – це технологія, заснована на використанні міток і забезпечує швидку комутацію пакетів в багато протокольних мережах. MPLS був розроблений, як спосіб побудови високошвидкісних IP мереж, однак сфера застосування MPLS не обмежується протоколом IP, а й поширюється на різний трафік будь-якого маршрутизациї мережевого протоколу.
Мабуть, головною вимогою, яка пред’являється до сучасної магістральної мережі є висока пропускна здатність, відсутність затримки при передачі пакетів і масштабованість. Однак, в наш час вимоги користувачів до постачальників послуг включають в себе і доступ до інтегрованих сервісів мережі, і організацію віртуальних захищених приватних мереж (VPN), а також ряд інших інтелектуальних послуг. Тому зростаючий попит на додаткові послуги, що реалізуються поверх MPLS, обіцяє принести провайдерам і операторам високий рівень доходу.
Для вирішення виникаючих завдань і розробляється архітектура MPLS, яка забезпечує побудову магістральних мереж, що мають практично необмежені можливості масштабування, підвищену швидкість обробки трафіку і високу гнучкість з точки зору організації додаткових сервісів. Крім того, технологія MPLS дозволяє інтегрувати мережі IP і ATM, за рахунок чого постачальники послуг зможуть не тільки зберегти кошти, інвестовані в обладнання асинхронноїпередачі, а й отримати додаткову вигоду зі спільного використання цих протоколів.
Тому компанією Raisecom було розроблено зручний і ефективне рішення для пре-агрегації в MPLS-IP / MPLS-TP мережах. Таким рішенням є мультисервисная платформа iTN8800.
Призначення Raisecom ITN8800
Пристрій Raisecom iTN8800 є мультисервісної платформою, яка спеціально оптимізована для пре-агрегації і маршрутизації в сучасних Ethernet і IP / MPLS мережах. iTN8800 вдало поєднує в собі високу пропускну здатність плат до 120 Гбіт / сек і широкий набір інтерфейсів, при цьому маючи невеликими габаритами в 2U. Пристрій підтримує до 12 портів 10GbE, до 40 портів GbE, до 96 портів E1 інтерфейсів і ін., А також має два слота для установки блоків живлення AC 220В або DC 48В. ITN8800 забезпечує комплексний і масштабований набір функцій Layer 2 VPN (MPLS L2VPN), Layer 3 VPN (MPLS L3VPN) і послуг TDMoIP PWE3 з технологіями маршрутизації IP по протоколам OSPF, BGPv4 і синхронізації по стандартам ITU-T G.8261 / G.8262 SyncE і IEEE1588v2. Устаткування серії iTN8800 стане ефективним і недорогим рішенням для надання доступу до різних сервісів в IP / MPLS мережах.
iTN8800 відповідає всім вимогам сучасних мереж і має карти для підключення по оптиці як з 1G (плата RG8), так і з 10G (плата RX2) інтерфейсами. Також iTN8800 підтримує роботу з SDH мережами і пропонує безліч варіантів для збільшення продуктивності і забезпечення надійності мережі. Пристрій володіє можливістю установки декількох плат розширення SDH з можливістю роботи з потоками STM-1 / STM-4 / STM-16.
Мінімальна конфігурація iTN8800 є платою управління NXU і плату RG8 з 8xGE інтерфейсами. Крім двох основних плат, пристрій має можливість установки 6 додаткових різноманітних плат розширення з наборами інтерфейсів GE / 10GE / E1 / SDH STM-1 / STM-4 / STM-16.
Основними картами iTN8800 є плата управління NXU, MPLS плата RG8 з 8xGE інтерфейсами і плата RX2 з 2x10GE інтерфейсами.
Комплект поставки Raisecom ITN8800
Пристрій iTN8800 поставляється в картонній упаковці і має наступний набір поставки:
Пристрій має габарити 444мм * 220мм * 88,1 мм
Інтерфейси Raisecom ITN8800
Плата управління ITN8800 NXU має наступний набір інтерфейсів:
USB порт для управління пристроєм через консоль, MNG інтерфейс для моніторингу пристрої по SNMP, debug інтерфейси для діагностики неполадок, а також інтерфейси синхронізації (Sync).
Для моніторингу поточного стану є кілька індикаторів на пристрої, що дозволяють діагностувати проблему навіть недосвідченому користувачу.
Інсталяція Raisecom ITN8800
У даній статті розглядається особливості інсталяції ITN8800 і налаштування для організації PW сервісів.
Пристрій працює через блоки живлення DC -48 Вольт. Пристрій має можливість резервування харчування та заміни модуля блоків живлення за рахунок своєї модульної архітектури.
Блок вентиляторів також є модуль і має можливість легкої заміни в разі поломки або несправності.
Кріплення Raisecom ITN8800 пристрою і підключення
Пристрій може встановлюватися в стійку і має в комплекті кріплення для монтажу.
Включення пристрою і первісна настройка
Висновок show version з пристрою iTN8800:
Включення процесу MPLS:
Налаштування L3 інтерфейсу:
Налаштування Loopback інтерфейсу:
Налаштування Sub-інтерфейсу і включення PW:
Включення процесу OSPF:
Виведення інформації про PW:
Висновок Raisecom ITN8800
Пристрій iTN8800 може бути застосоване в MPLS мережах великих підприємств, а також в мережах малого і середнього бізнесу для надання великої кількості різних сервісів і послуг. MPLS можливості iTN8800 дозволяють створити масштабовану мережу з великою кількістю пристроїв і високим рівнем механізмів захисту. Спільно з CPE пристроями iTN8800 успішно підійде для передачі даних і відео, трафіку L2VPN, L3VPN, трафіку TDM PDH / SDH і т. Д. У той же час, iTN8800 гарантує моніторинг SLA для затримки при передачі пакетів, джиттера і втрати пакетів по всій мережі .
Варто відзначити, що мультисервисная платфрома iTN8800 успішно пройшла випробування і успішно працює в мережі MPLS спільно з такими пристроями як CISCO ASR9000 і Huawey 6700 series.
Характеристика Raisecom ITN8800
Ключові особливості Raisecom ITN8800
| сервіси Ethernet | IEEE 802.1Q VLAN: 4K active VLANs; QinQ |
| сервисы MPLS | MPLS VPWS,VPLS, HVPLS, L3VPN, Multi-Segment PW
LDP for LSP/PW, MPLS-TP, *RSVP-TE |
| PWE3 | Тип корисного навантаження PW: SAToP, CESoPSN, Тип PSN : MPLS,
конфігурований буфер Jitter(а), конфігурований RTP |
| Сервіси L3 | IPv4 стек, аппаратна пересилка IPv4, OSPF для IPv4, BGP для IPv4, MP-BGP, VRRP, Multi-VRF |
| режими комутації | Режим зберігання та пересилання, буфер перемикання 32 Мбіт, підтримка Jumbo frames |
| Таблиця MAC-адресів | Вивчення MAC-адрес / додавання / видалення / пошук / до 128K MAC-адрес (16K за замовчуванням) |
| Таблиця маршрутизації | до 128K FIB |
| пересилання пакетів | MTU: 9600 byte (за замовчуванням: 1500 byte)
Storm control на DLF, Багатоадресні і широкомовні пакети |
| Агрегація лінків | агрегації каналів до 64 груп, до 8 портів в кожній групі
Баланс завантаження на основі MAC, мітки MPLS та IP-адреси |
| Сстійкість лінків | надмірність PW
PW 1: 1 і LSP 1: 1 на основі рекомендації ITU-T G.8131, Двосторонній захист PW * RSVP-TE Hot-standby & * RSVP-TE FRR LAG (статичний / IEEE 802.3ad LACP) і MC-LAG (багатокроковий LAG) ITU-T G.8031 ELPS і ITU-T G.8032 ERPS Виявлення локального шлейфу локального порту |
| IP та MPLS OAM | IPv4 Ping, IPv4 Traceroute
LSP Ping / PW Ping / тунель Ping / L3VPN Ping LSP Traceroute / PW Traceroute / Тунель Traceroute / L3VPN Traceroute Підтримка повідомлень BFD, відправляється за 3,3 мс BFD для OSPF / VRRP BFD для PW / статичного LSP / LDP LSP / CR-LSP / тунелю / IP |
| MPLS-TP OAM | Підтримка OAM MPLS-TP на PW / LSP / секція на основі ITU-T G.8113.1
Підтримка повідомлення перевірки, відправляється за 3,3 мс Підтримка апаратної затримки кадрів і втрат пакетів Перевірка підключення, неінтрузівного шлейфу, трасування каналу, Монітор продуктивності AIS / RDI / APS / LM / DM / CSF |
| Передача Ethernet OAM | IEEE802.3ah OAM, включаючи виявлення, продуктивність каналу, віддалений шлейф, виявлення несправностей і продуктивності відповідно до стандартів OAM, OAM активний / пасивний режим, OAM Dying Gasp
Функція MAB Variable Get OAM, Функція події OAM |
| SAT | Підтримка RFC2544 через MPLS PW EFP |
| ACL | Підтримка ACL на основі MAC / IP / MPLS і ACL MAP на основі L2 ~ L4
Підтримує призначений для користувача ACL Комбінація ACL на основі MAC з VLAN / CoS / MAC / EtherType IP-протокол ACL з протоколом IP / L4 / DSCP / VRF Комбінація ACL на основі MPLS з міткою MPLS / MPLS EXP |
| QoS | Підтримка відображення портів / зовнішніх ліній / VlanIf / підінтерфейсів
Підтримка зіставлення CoS / DSCP / MPLS EXP Підтрімує SP, WRR, DRR, SP + WRR и SP + DRR планування Підтримка шейпінгу на основе порту / потоку До 8 черга на порт Передача потокового статистика / Дзеркальна відображення / обмеження швідкості / перенаправлення / перепісування VLAN Перепісування пріорітету 802.1p CoS / DSCP / IP на кожен EVC Підтрімує зваження Випадкове Раннє Виявлення, вага 0-15 |
| MPLS QoS | Підтримка MPLS Pipe і Uniform mode
Перевірка конфігурації смуги пропускання між PW / LSP / портом H-CAR (Ієрархічний межа швидкості передачі) між PW / LSP / портом H-QoS (ієрархічне QoS) між PW / LSP / портом |
| Обмеження швидкості | Підтримує обмеження швидкості вхідного трафіку і обмеження швидкості виходу, на основі режимів Flow / RFC2697 / RFC2698 / RFC4115 / MEF |
| LLDP | Дистанційна база виявлення на рівні каналу, отримання віддаленої базової інформації |
| віддзеркалення | віддзеркалення порту
Окремі конфігурації зеркалирования для порту входу і виходу і порту ЦП |
| Синхронизація | * Синхронизація згідно ITU-T G.8261 / G.i8262, підтримка SSM-QL |
| DHCP | Підтримка DHCP-сервера з опцією 60
Підтримує DHCP Relay з опцією 82 |
| Підвищений рівень
доступності |
Підтримка гарячого резервування системи на основі дублюючого головного управління. Підтримка перезапуску на OSPF і BGP |
| Статистика | Статистика входу і виходу для порту / інтерфейсу / ліміту швидкості / VPWS / VPLS / VRF
Статистика вх. / Вих профілів на основі ACL |
| Управління | CLI / ARP / Telnet / Консоль / SNMP / SSH / SysLog / Trap / NAT Raisecom NMS
FAN /Живлення / Температура / Процесор / Пам’ять / Карта / Модуль управління |
| Функції безпеки | Класифікація клієнтів і захист паролем, RADIUS, TACACS+,
Захист центрального процесора на основі обмеження швидкості, ізоляція порту. |
| Керування часом | Зміна часу, часового поясу, підтримка SNTP і NTP |
| DDM | Цифрова функція діагностики SFP |
* внедрение в 3 квартале 2015 г.
| Спецификации | Відповідності | ||||
| Продуктивність | Комутаційна матриця: 120 Гбіт / с | Стандарти та
протоколы |
IEEE802.3 IEEE802.3z | ||
| IEEE802.3x Flow Control | |||||
| Карта контролю | iTN8800-NXU: | IEEE802.3ad Link Aggregation | |||
| Порт управління: | IEEE802.1p | ||||
| 1 консоль (USB) | IEEE802.1Q VLAN | ||||
| 1 Debug (резерв) | IEEE802.1ad QinQ | ||||
| 1 Debug (резерв) | IEEE802.3ah OAM | ||||
| 1 Debug (резерв) | IEEE802.1ag CFM | ||||
| Clock port: | *ITU-T G.8261/G.8262 SyncE | ||||
| 1 Bits (2MHz/2Mbits) | ITU-T Y.1731 Services OAM | ||||
| Поддерживается в слотах 1-2 | ITU-T G.8031 ELPS ITU-T | ||||
| Плата розширения портів | iTN8800-RG8: 8 x GE SFP | G.8032 ERPS | |||
| Підтримується в слотах 3-8, слотt7 / слот8 тільки 4xGE доступ. | ITU-T G.8131 MPLS Linear Protection | ||||
| ITU-T G.8113.1 MPLS-TP OAM | |||||
| забезпечує доступ 4xGE. | забезпечує доступ 4xGE. | RFC2544, RFC2328 OSPFv2
RFC4271 BGPv4 RFC4760 |
|||
| Support in slot3~slot8, усі поідтримують 2x10GE access. | MP-BGP RFC3031 MPLS Architecture | ||||
| Плата расширения PWE3 | ITN8800-RE16: 16 x E1 SCSI100 Female | RFC3985 PWE3 | |||
| RFC4664 L2VPN RFC4762 VPLS | |||||
| Потужність | Двойний DC: -48V (-40 ~ -57V)
Повна нагрузка: ≤350Вт |
RFC2547 BGP/MPLS VPN | |||
| RFC5036 LDP RFC4447 LDP for PW *RFC3209 RSVP-TE | |||||
| Умови експлуатації | Рабоча температура:
0 ~ 45 ° C (32 ~ 113 ° F) Температура зберігання: -25 ~ 65˚C (-13 ~ 149˚F) Вологість: 10 ~ 90% без конденсации |
RFC5659 Multi-Segment PWE3 | |||
| RFC5880 BFD | |||||
| RFC5086 CESoPSN RFC4553 | |||||
| SAToP , RADIUS TACACS+ | |||||
| Грозозахист | 1кВ | EMC Class A | |||
| Розміри | 440(ш) x 220(д) x 88.1(в) мм | SNMPv1/v2c/v3
RoHS compliance |
|||
| Маса | ≤ 9.42Kg | MEF 9 & MEF 14 | |||
