Опис

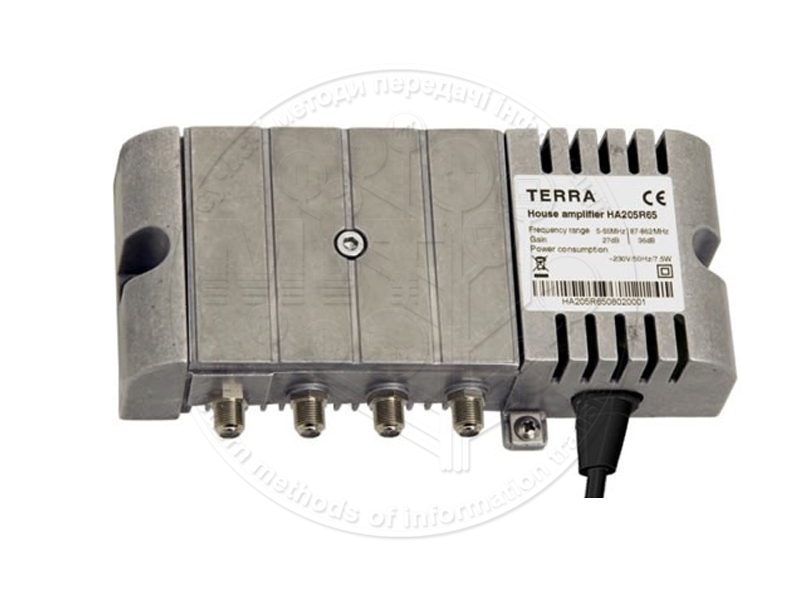

Підсилювачі великої потужності TERRA HA205, HA205R30, HA205R65, HD205, HD205R30, HD205R65
Опис TERRA HA205, HA205R30, HA205R65, HD205, HD205R30, HD205R65
Будинкові усілітеліУсілітели великої потужності
вбудовані плавний регулятори посилення і нахилу АЧХ
посилення прямого каналу, що комутується
дачу та одержання зворотний канал, комутований
вхідний атенюатор для активного зворотного каналу
тестові точки: на вході – двунаправленнаяна виході – спрямована
литий корпусHA205пітаніе від мережі; без зворотного каналаHA205R30, HA205R65пітаніе від мережі; зі зворотним каналом 30 MHz і 65 MHzHD205R30, HD205R65дістанціонное харчування; зі зворотним каналом 30 MHz і 65 MHz
Характеристика TERRA HA205, HA205R30, HA205R65, HD205, HD205R30, HD205R65
Найменування |
HA205 |
HA205R30 |
HA205R65 |
HD205R30 |
HD205R65 |
HA205R3J |
HA205R6J |
HD205R3J |
HD205R6J |
Прямий канал | |||||||||
Частотний діапазон |
47-862 МГц |
87-862 МГц |
47-862 МГц |
87-862 МГц |
47-862 МГц |
87-862 МГц |
47-862 МГц |
87-862 МГц |
|
Підсилення, комутоване * |
27/36 дБ |
||||||||
Межі регулювання коефіцієнта підсилення |
18 дБ |
20 дБ |
|||||||
Межі регулювання нахилу АЧХ |
18 дБ |
||||||||
Міжкаскадний коректор |
– 6/-3/0 дБ |
||||||||
Нерівномірність АЧХ |
± 0.5 дБ |
± 0.75 дБ |
|||||||
Вхідний і вихідний коефіцієнт відбиття |
> 14 дБ при 40 МГц; -1.5 ДБ/на октаву, але не менше 10 дБ |
||||||||
Вихідний рівень CTB, CSO (EN50083-3) ** |
109 дБмкВ |
||||||||
Коефіцієнт шуму |
8 дБ |
||||||||
Ослаблення тестових точок |
– 20 дБ |
||||||||
Зворотний канал |
|||||||||
Частотний діапазон |
– |
5-30 МГц |
5-65 МГц |
5-30 МГц |
5-65 МГц |
5-30 МГц |
5-65 МГц |
5-30 МГц |
5-65 МГц |
Підсилення, комутоване |
– |
27/-4 дБ |
|||||||
Межі регулювання коефіцієнта підсилення |
– |
18 дБ |
20 дБ з кроком 1 дБ |
||||||
Вхідний атенюатор |
– |
– 10/0 дБ |
|||||||
Вихідний коректор |
– |
– 6/-3/0 дБ |
|||||||
Нерівномірність АЧХ |
– |
± 0.75 дБ |
|||||||
Коефіцієнт відбиття |
– |
> 14 дБ |
|||||||
Коефіцієнт шуму |
– |
7 дБ (активний, вхідний атенюатор 0 дБ) |
|||||||
Макс. вихідний рівень IMD3=60 (DIN45004B) |
– |
115 дБмкВ |
|||||||
Загальні | |||||||||
Споживана потужність |
230 В/50 Гц/7.5 Вт |
24-65 В/50 Гц/6.5 Вт |
230 В/50 Гц/7.5 Вт |
24-65 В/50 Гц/6.5 Вт |
|||||
Діапазон робочих температур |
– 20 … + 50°C |
||||||||
Габарити/Вага (в упаковці) |
185 × 91 × 47 мм/0.7 кг |
