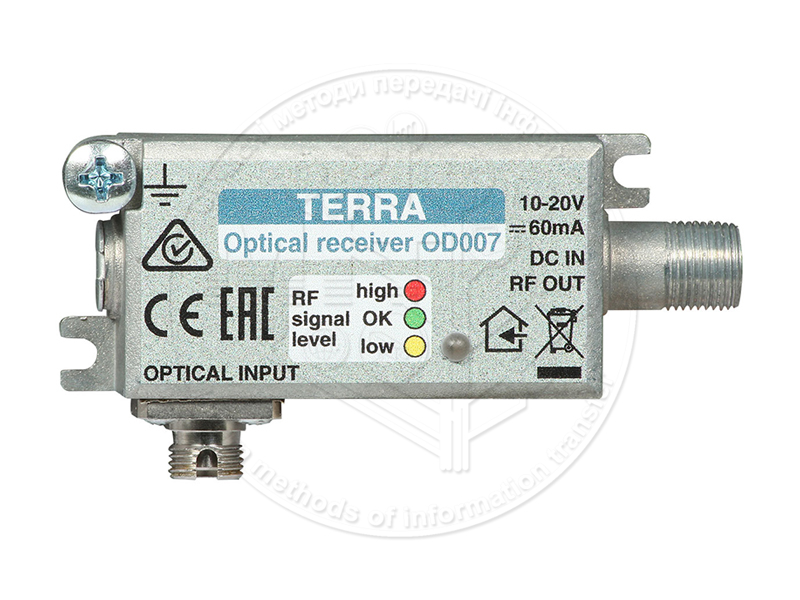

Оптичний приймач TERRA OD007
Опис оптичний приймач TERRA OD007
Оптичний вузол TERRA OD-007 R81764 (оптичний приймач FTTH) є складовою частиною телевізійних антенних систем, що використовують волоконно-оптичні технології. Пристрій перетворює DVB-S / S2, DVB-T і FM / DAB сигнали, що надаються через оптичну лінію, в РЧ-сигнали, які локально поширюються на термінали. Оптична технологія характеризується низьким затуханням, невеликими перешкодами, а головне, вона дозволяє здійснювати передачу сигналів на великі відстані.
Завдяки малим розмірам, сучасному дизайну та відповідним параметрам, пристрій OD-007 R81764 є ідеальним приймачем для систем FTTH, що забезпечують супутникове та наземне телебачення та радіоканали за допомогою оптичних ліній зв’язку. Радіосигнали SAT TV, DVB-T і DAB / FM, що передаються через оптичне волокно, перетворюються пристроєм у RF-форму, що поширюється в будівлі (одноквартирний будинок, квартира, офіс) за допомогою коаксіальних кабелів.
Оптичний приймач має високу чутливість (-15 … 0 дБм), тому він може використовуватися в кінці порівняно довгих оптичних ланок або з малопотужними передавачами. Максимальний РЧ вихідний рівень 80 дБ
Характеристика оптичний приймач TERRA OD007
| Тип | OD007 |
| Довжина хвилі | 1100 – 1600 нм |
| Оптичний рівень на вході* (діапазон APУ) | -15…0 дБм |
| Зворотні оптичні втрати | > 40 дБ |
| Спектральна щільність шумового струму | ≤7 пA/√Гц |
| Частотний діапазон | 47 – 2400 МГц |
| Імпеданс | 75 Ω |
| Коефіцієнт відбиття | ≥14 дБ/40 МГц – 1.5 дБ/на октаву, але не менше 10 дБ |
| Нерівномірності АЧХ | ± 1.5дБ |
| Вихідний рівень (діапазон APУ) для 30 трансп. ПЧ СТВ | 70 dBµV (на транспондер); 85 dBµV (сумарна потужність) |
| Живлення | 10-20 В/макс. 60 мА |
| Діапазон робочих температур | -20…+50°C |
| Габарити/Вага ( в упаковці) | 71x39x19 мм/0.08 г |
