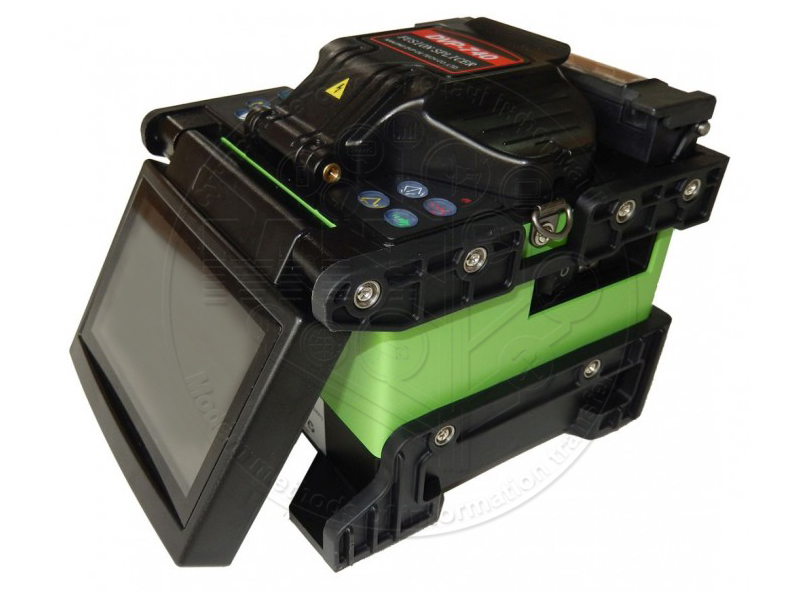

Автоматичний зварювальний апарат DVP-740
Опис DVP-740
Зварювальний апарат DVP-740 – час зварювання 8 с, 120 циклів зварювання без підзарядки, КДЗС 20-60 мм, висота відколу 8-22 мм, 256-кратне збільшення, кольоровий дисплей 4,3 (поворот на 180 °), мова: Російська , Англійська, функція “Program Test”, 142х122х138 мм, 1,95 кг.
Зварювальний апарат DVP-740 призначений для зварювання оптичного волокна електричною дугою і дозволяє за один цикл провести повний комплекс зварювальних робіт, починаючи від поєднання зачищених кінців оптоволоконного кабелю, до захисту місця зварювання. Цей зварювальний інвертор є промисловим роботом, оснащеним автоматичною системою управління і може управлятися лише одним оператором.
DVP-740 цей сучасний зварювальний напівавтомат складається з основного електронного блоку (блок дуги, випрямляч напруги, материнська плата), блоку живлення, кольорового дисплея і механічної частини (каретки, оптична система, електроприводи, V-подібні канавки і термозбіжна піч). Зварювальне обладнання має власне програмне забезпечення, а інтерфейс користувача представлений кольоровим дисплеєм з інтуїтивно зрозумілим меню і зручною клавіатурою. Для більш тонкої настройки і сервісного обслуговування, зварювальні апарати DVP мають секретне меню, захищене паролем.
Особливості DVP-740
легкий і компактний апарат;
кольоровий рідкокристалічний дисплей;
256-кратне збільшення;
швидкий час зварювання (до 8 секунд);
одночасний перегляд робочої зони по двох осях;
висока швидкість термоусадки гільзи КДЗС – до 30 секунд;
багатомовне меню інтерфейсу;
автокалібровка оптичного волокна;
протиударний;
автоперевірка результату зварювання.
Характеристика DVP-740
| Метод вирівнювання волокон | PAS | |
| Типи зварюваних волокон DVP-740 |
|
|
| Довжина зачистки волокон, мм | 8-22 мм | |
| Реальні середні втрати на зварному з’єднанні, дБ |
|
|
| Оцінка втрат зварки DVP-740 | Проводиться по зміщенню серцевин зварюваних волокон. | |
| Типи термоусаджуваних трубок, мм | 20, 40 і 60 | |
| Коефіцієнт відбиття від зварного з’єднання, дБ | Не менше 60 | |
| Програми зварки DVP-740 | 15 встановлених заводських режимів зварки | |
| Перевірка механічної міцності місця зварки | Розтягуюче зусилля 200 г. | |
| Перегляд місця зварки | Осі X і Y одночасно за допомогою двох телекамер на кольоровому РК дисплеї, з можливістю зміни кута нахилу дисплея. | |
| Зовнішні інтерфейси DVP-740 | USB для передачі даних на ПК | |
| Електроживлення | Від мережі змінного струму | 85-260 В (через адаптер живлення) |
| Від акумуляторної батареї | 12 В, 6000 мА*г | |
| Кількість циклів зварки з термоусадкою при живленні від акумуляторної батареї | Близько 120 циклів | |
| Умови експлуатації DVP-740 |
|
|
| Розміри, мм | 142х122х138 | |
| Маса, кг | 1,95 (з батареєю) | |
