Траверси для підвісу кабелю на опори
Опис траверси для підвісу кабелю на опори
Траверси призначені для кріплення натяжних і підтримуючих затискачів, при підвісі оптичного кабелю на опори. Разом з траверсою, також використовується спеціальна скоба, що утримує траверсу на опорі.

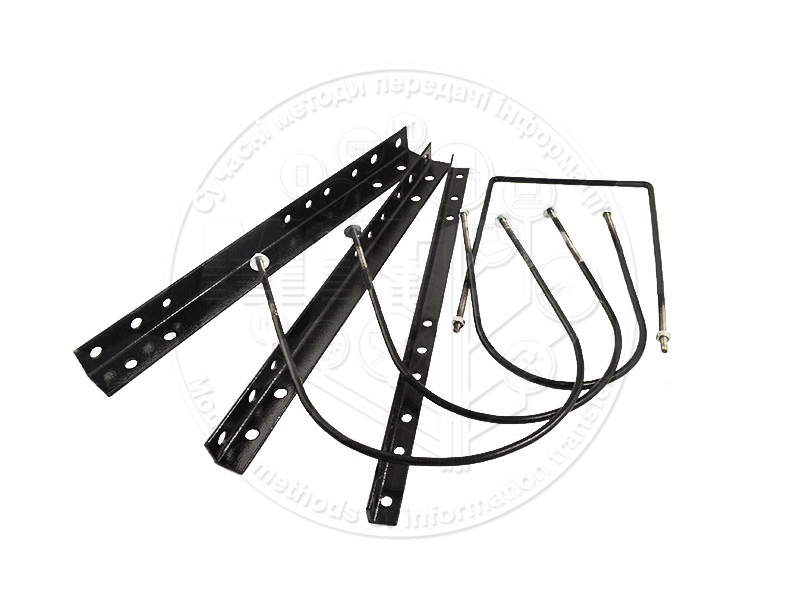

Траверса являє собою куточок 25х25 мм, 30х30 мм або 40х40 мм, різної довжини (450 мм, 520 мм, 620 мм) в залежності від умов застосування. Траверса має кілька пар отворів, для можливості паралельного монтажу декількох ліній зв’язку. Також передбачено кілька варіантів скоб, під різний діаметр опор, в тому числі і для опор з прямокутним перетином.
Траверси і скоби для них, виконані зі сталі, з чорним антикорозійним покриттям.
Так як траверси універсальні, тобто до них підходять будь-які скоби із запропонованих, то при формуванні замовлення можливий різний поєднання траверс і скоб до них, в залежності від форми і розміру опор.
Наприклад, для опори діаметром до 180 мм, можна взяти скобу D180 і траверсу 450х25х25. Або для опори діаметром до 300 мм – скоба D300 і траверса 620х32х32.
Характеристика траверси для підвісу кабелю на опори
Назва | Розміри, мм | Товщина сталі/ Діаметр дроту, мм |
Траверса 450 × 25 × 25 | 450 × 25 × 25 | 3 |
Траверса 450 × 32 × 32 | 450 × 32 × 32 | 3 |
Траверса 450 × 40 × 40 | 450 × 40 × 40 | 3 |
Траверса 520 × 25 × 25 | 520 × 25 × 25 | 3 |
Траверса 520 × 32 × 32 | 520 × 32 × 32 | 3 |
Траверса 520 × 40 × 40 | 520 × 40 × 40 | 3 |
Траверса 620 × 25 × 25 | 620 × 25 × 25 | 3 |
Траверса 620 × 32 × 32 | 620 × 32 × 32 | 3 |
Траверса 620 × 40 × 40 | 620 × 40 × 40 | 3 |
Скоба траверси D180 | Ø 180 | Ø 8 |
Скоба траверси D240 | Ø 240 | Ø 8 |
Скоба траверси D300 | Ø 300 | Ø 8 |
Скоба траверси квадратна | 230 × 215 | Ø 8 |
