Оптичний кабель самонесучий діелектричний FinMark UTxxx-SM-88
Призначення: UTxxx-SM-88
Для підвісу на опорах ліній зв’язку, міського електротранспорту, між будинками та іншими об’єктами; повністю діелектрична конструкція дозволяє підвішувати кабель на опорах контактної мережі електротранспорту або ліній електропередачі до 12 кВ.

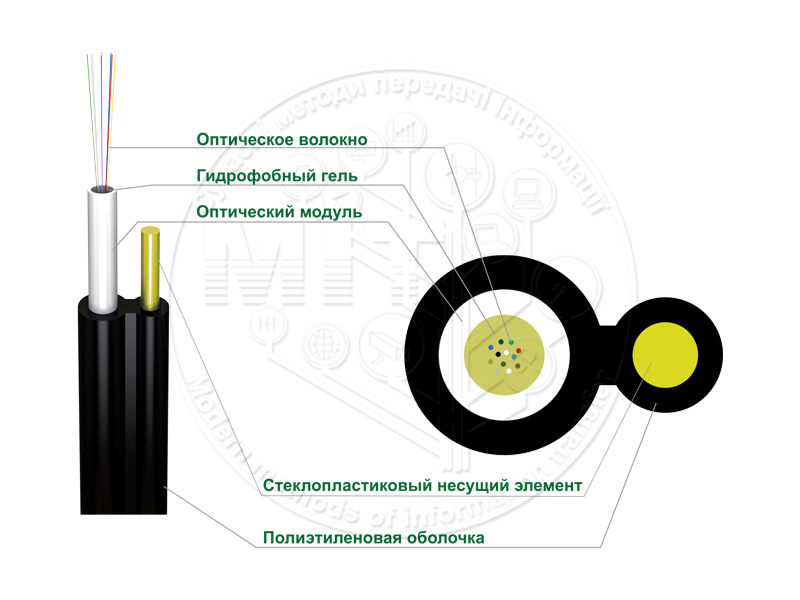

Конструкція: UTxxx-SM-88
Діелектричний оптоволоконний кабель UTxxx-SM-88 типу «8» з одним оптичним модулем, в якому може розташовуватися до 24 волокон. Оболонка виготовлена з УФ-стабілізованого поліетилену високої щільності. Несучий силовий елемент виконаний з армованого склопластику діаметром 2 мм, що забезпечує достатню стійкість до розтягуючих зусиль; перевага – невелика вага і відсутність будь-яких електричних впливів.
Кількість волокон, шт. | 2 – 12 | 14 – 24 | |
Діаметр оптичного модуля, мм | 3,0 | 3,6 | |
Діаметр склопластикового несучого стрижня, мм | 2,0 | ||
Товщина зовнішньої оболонки, мм * | 0,7 | 0,8 | |
Ширина x висота кабелю, мм * | 4,5 × 10,0 | 5,3 × 10,8 | |
Маса кабелю, кг/км ** | 33 | 41 | |
Мінімальний радіус вигину, постійний/динамічний | 15/20 діаметрів кабелю | ||
Максимальне навантаження при розтягуванні, Н | 750 | ||
Максимальне навантаження при стисненні, Н/100 мм | 500 | ||
Максимальна довжина підвісу (повис 1-2%/2-3%), м | 60/90 | ||
Допустимі температури, °C | роботи | – 40 – + 60 | |
зберігання | – 50 – +70 | ||
інсталяції | – 20 – +50 |
