Оптичний кабель FinMark LTxxx-SM-88

Призначення: LTxxx-SM-88

Для підвісу на опорах ліній зв’язку, міського електротранспорту, між будинками і іншими об’єктами; повністю діелектрична конструкція дозволяє підвішувати кабель на опорах контактної мережі електротранспорту або ліній електропередачі при наведеному потенціалі електричного поля в точках підвісу не більше до 12 кВ.

Конструкція: LTxxx-SM-88

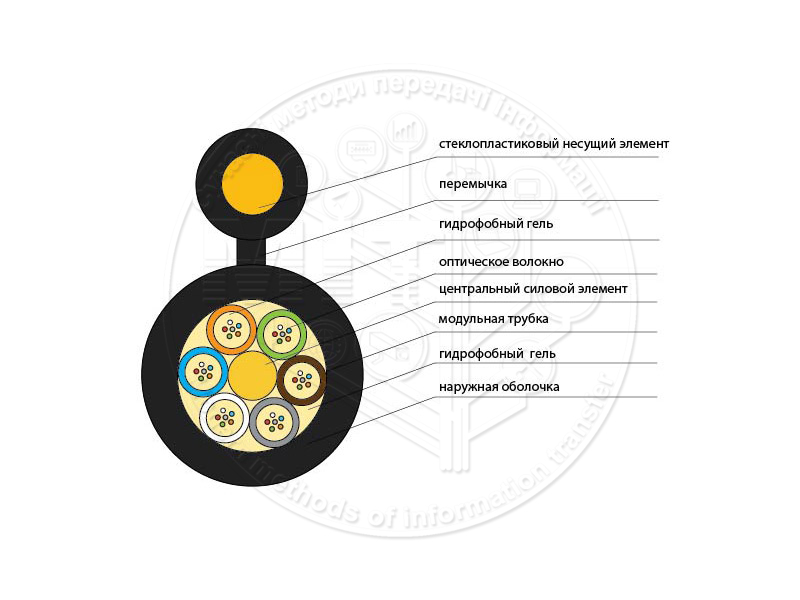

Кабель LTxxx-SM-88 з 6 оптичними модулями, навитими навколо центрального силового елемента, в яких може розташовуватися до 36 оптичних волокон. Порожнечі між оптичними модулями заповнені гідрофобним водоблокуючим компаундом. У кабелі з малою кількістю волокон, замість відсутніх оптичних модулів застосовуються т.зв. «заповнюючі» модулі. Зовнішня оболонка виготовлена з УФ-стабілізованого поліетилену високої щільності. Несучий силовий елемент виконаний з армованого склопластикового несучого стрижня, діаметром 2 мм або 2,6 мм, що забезпечує достатню стійкість до розтягуючих зусиль, переваги – невелика вага і відсутність будь-яких електричних впливів на кабель.
Кабель LTxxx-SM-88 випускається в двох модифікаціях, розрахованих на різну максимальну розтягувальну навантаження: 1 кН і 2,5 кН.
На вимогу замовника зовнішня оболонка може виготовлятися з поширює горіння Безгалогенні низькодимного пластикату (LSZH).
У кабель LTxxx-SM-88 закладається оптичне волокно Fujikura FutureGuide – LWP (відповідає ITU-T G.652.D)



1kN 2.5kN
Кількість волокон, шт. 2-36 2-36 48-72
Загальна кількість оптичних і заповнюють модулів 6 5-6 6
Макс, кількість волокон в оптичному модулі 6 6 12
Товщина зовнішньої оболонки, мм * 1 1.6
Діаметр стеклопластикового несе стрижня, мм 2.0 2.6
Ширина x висота кабелю, мм ** 7.4 x 14.4 9.3 x 16.0 10.1 x 17.1
Маса кабелю, кг / км ** 68 132 155
Мін. радіус вигину, пост. / дин. 15/20 діаметрів кабелю
Макс, навантаження при розтягуванні, Н 1000 2500
Макс, навантаження при стисненні, Н / 100мм 500 1000
Рекомендована макс. довжина прольоту, м *** 50 60 55
Допустимі температури, ° С Роботи -40 — +60
Зберігання -50 — +60
Інсталяції -10 — +50
