Оптичний кабель FinMark LTxxx-SM-05

Призначення: LTxxx-SM-05

Для прокладки в кабельній каналізації та трубопроводах, на мостах і естакадах, у тунелях, колекторах при введенні в будівлю, в тому числі в місцях, заражених гризунами, в легких грунтах (без мерзлотних деформацій), а також по зовнішніх стінах будівель і споруд.

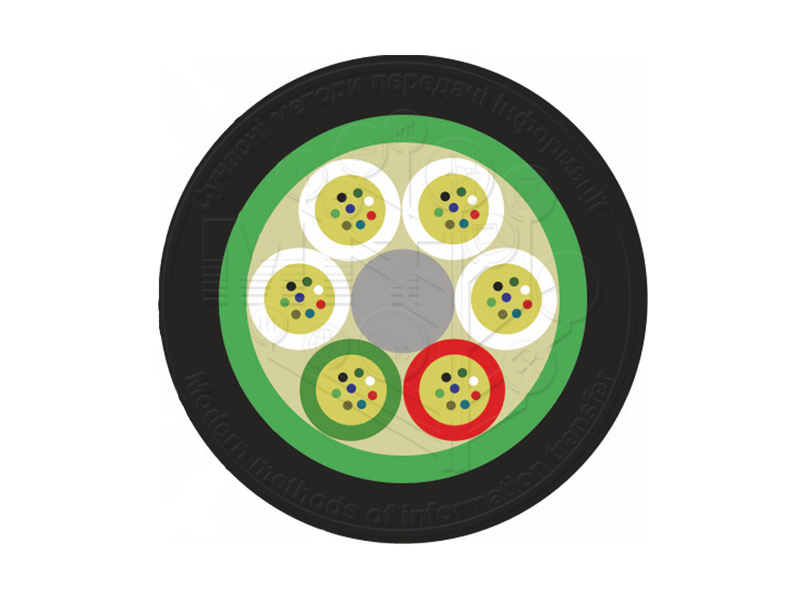

Конструкція: LTxxx-SM-05

Кабель може містити від 5 до 24 оптичних модулів, навитих навколо центрального силового елемента, в яких може розташовуватися до 288 оптичних волокон. Оптичний кабель FinMark LTxxx-SM-05 являє собою полегшену модифікацію конструкції LТxxx- SM-04, що дозволяє закласти до 96 волокон в кабель зовнішнім діаметром до 12 мм.
Усередині модулів знаходиться гідрофобний гель. У кабелі з малою кількістю волокон, замість відсутніх оптичних модулів застосовуються т.зв. «заповнюючі» модулі. Простір між модулями заповнений водоблокуючим компанундом. Поверх сердечника кабелю накладена броня з сталевої гофрованої стрічки, яка, крім механічного захисту, служить гідробар’єром, що перешкоджає дифузії вологи через полімерні оболонки в сторону оптичного волокна. Зовнішня оболонка виготовлена з УФ-стабілізованого поліетилену високої щільності.
На вимогу замовника зовнішня оболонка може виготовлятися з поширює горіння Безгалогенні низькодимного пластикату (LSZH).



Кількість волокон, шт 2-30 32-36 38-60 62-72 74-96 98-120 122-144 146-216 218-288
Загальна кількість оптичних
і заповнюючих модулів, шт. (1-й шар/2-й шар)
5 6 5 6 8 10 12 18 (6/12) 24 (9/15)
Максимальна кількість волокон в модулі, шт 6 12
Товщина зовнішньої оболонки, мм * 1.6
Діаметр кабелю, мм * 8.9 9.3 9.9 10.5 11.9 13.4 14.8 14.8 16.8
Маса кабелю, кг/км ** 90 103 110 134 163 193 229 240 301
Мін. радіус вигину, постійний/динамічний 15/20 діаметрів кабелю
Максимальне навантаження при розтягуванні
(короткострокове/довгострокове), Н
2700/900 3000/1000
Максимальне навантаження при стисненні,
(короткострокове/довгострокове), Н/100мм
3000/1000
Допустимі температури, °C роботи – 40 – +60
зберігання – 40 – +60
інсталяцій. – 10 – +60
