Оптичний кабель FinMark LTxxx-SM-04

Призначення: LTxxx-SM-04

Для прокладки в грунтах 1-3 категорій (без мерзлотних деформацій), в кабельній каналізації і трубопроводах, на мостах і естакадах, в тунелях, колекторах при введенні в будівлю, в тому числі в місцях, заражених гризунами, а також по зовнішніх стінах будинків і споруд.

Конструкція: LTxxx-SM-04

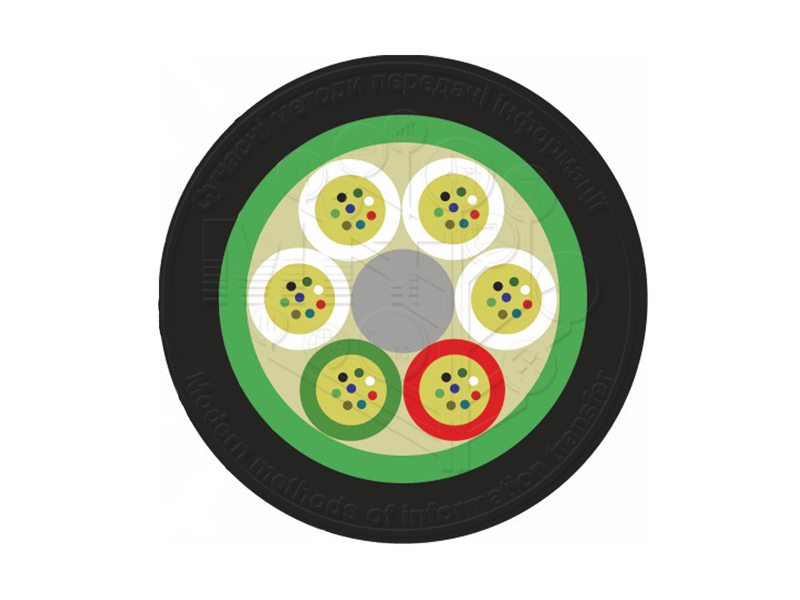

Кабель з 5-24 оптичними модулями, навитими навколо центрального силового елемента, в яких може розташовуватися до 288 оптичних волокон. Оптичний кабель FinMark LTxxx-SM-04 являє собою полегшену модифікацію конструкції LТxxx-SM-02 із зменшеними оптичними модулями, що забезпечує компактність і меншу матеріаломісткість кабелю, по відношенню до аналогів.
У кабелі з числом волокон 4-144 оптичні модулі розташовуються в один шар, а для більшої кількості волокон – в два шари. Порожнечі між оптичними модулями заповнені гідрофобним водоблокуючим компаундом. У кабелі з малою кількістю волокон, замість відсутніх оптичних модулів застосовуються т.зв. «заповнюючі» модулі. Шар броні виконаний з сталевої гофрованої стрічки і, крім механічного захисту, служить гідробар’єром, який перешкоджає дифузії вологи через полімерні оболонки в сторону оптичного волокна. Зовнішня оболонка виготовлена з УФ-стабілізованого поліетилену високої щільності.
У кабель закладається оптичне волокно Fujikura FutureGuide – LWP (відповідає ITU-T G. 652.D), з його характеристиками Ви можете ознайомитися тут. На вимогу замовника кабель може виготовлятися з волокнами за ITU-T G.655.



Кількість волокон, шт. 4-30 32-36 38-60 62-72 74-96 98-120 122-144 146-216 218-288
Загальна кількість оптичних і заповнюючих модулів, шт. 5 6 5 6 8 10 12 18 24
Максимальна кількість волокон в модулі, шт. 6 12
Товщина зовнішньої оболонки, мм. * 1,65 1,8
Діаметр кабелю, мм. * 9,5 10,1 11,2 11,9 13,8 15,2 16,9 16,9 19,3
Маса кабелю, кг. ** 103 126 142 177 213 249 294 306 382
Мін. радіус вигину, пост./дин. 10 /20 діаметрів кабелю
Максимальне навантаження при розтягуванні (короткотрем./довготерм.), Н 2700/900 3000/1500
Максимальне навантаження при стисненні, Н/100мм 3000/1000 (короткотрем./довготерм.)
Допустимі температури роботи – 40 °C – + 60 °C
зберігання – 50 °C – + 70 °C
інстал. – 20 °C – + 50 °C
