Опис

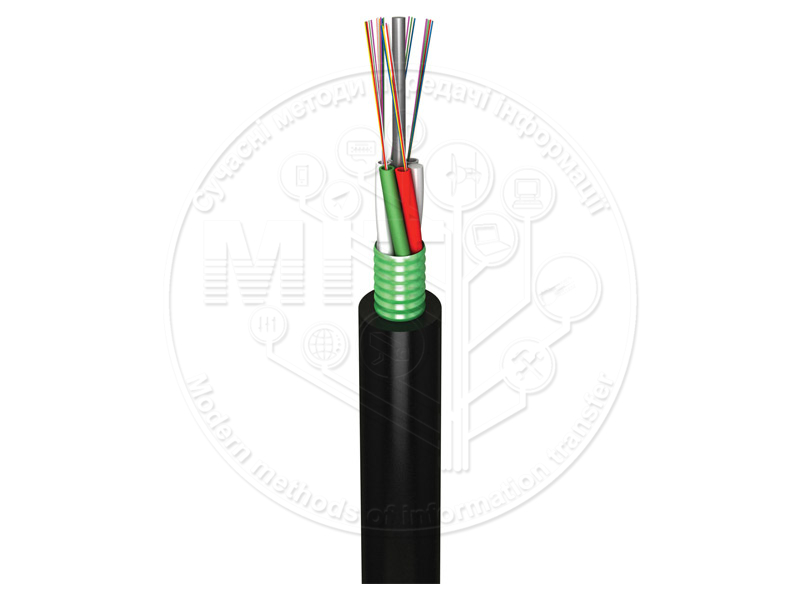

Оптичний кабель FinMark LTxxx-SM-02

Призначення: LTxxx-SM-02

Для прокладки в грунтах 1-3 категорій (без мерзлотних деформацій), в кабельній каналізації та трубопроводах, на мостах і естакадах, у тунелях, колекторах при введенні в будівлю, в тому числі в місцях, заражених гризунами, а також по зовнішніх стінах будівель і споруд .

Конструкція: LTxxx-SM-02

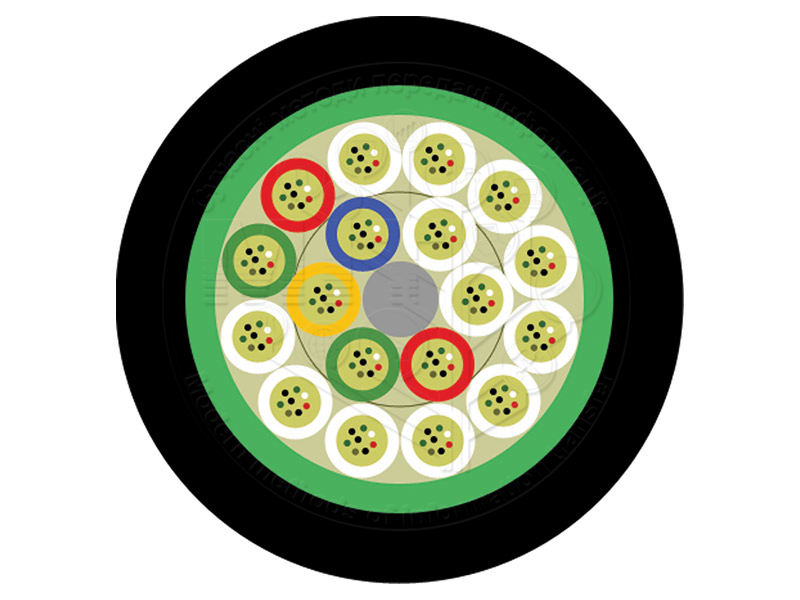

Оптичний кабель LTxxx-SM-02 з 5-26 оптичними модулями, навитими навколо центрального силового елемента, в яких може розташовуватися до 312 оптичних волокон. У кабелі з числом волокон 4 – 144 оптичні модулі розташовуються в один шар, а для більшої кількості волокон – у два шари.
Порожнечі LTxxx-SM-02 між оптичними модулями заповнені гідрофобним водоблокуючим компаундом. У кабелі з малою кількістю волокон, замість відсутніх оптичних модулів застосовуються т.зв. «заповнюючі» модулі. Шар броні виконаний із сталевої гофрованої стрічки і, окрім механічного захисту, служить гідробар’єром, який перешкоджає дифузії вологи через полімерні оболонки у бік оптичного волокна. Зовнішня оболонка виготовлена ​​з УФ-стабілізованого поліетилену високої щільності.




Кількість волокон, шт. 4- 30 32- 36 38 – 60 64 – 72 74 – 96 98 – 120 122 – 144
Загальна кількість оптичних і заповнюючих модулів 5 6 5 6 7/8 8/9/10 11/12
Макс. кол-во волокон в оптичному модулі 6 12
Товщина зовнішньої оболонки, мм * 2
Діаметр кабелю, мм * 10.5 10.9 11.8 12.5 13.7 15.2 16.5
Маса кабелю, кг/км ** 123 140 155 187 210 250 285
Мін. радіус вигину, пост./дин. 10/20 діаметрів кабелю
Макс. навантаження при розтягуванні (короткотерм. довготерм.), Н 2700/900 3000/1000
Макс. навантаження при стисненні, Н/100мм 3000/1000 (короткотерм./довготерм.)
Допустимі температури
роботи
– 40° C – + 60° C
зберігання
– 50° C – + 70° C
інсталяції
– 20° C – + 50° C



Кількість волокон, шт. 156 – 192 228 – 240 252 – 264 276 – 288 300 – 312
Загальна кількість у оптичних і заповнюючих модулів 16 18 20  >22 24 26
Макс. кол-во волокон в оптичному модулі 12
Товщина зовнішньої оболонки, мм * 2
Діаметр кабелю, мм * 16.7 17.4 18.2 19.0 19.8 20.5
Маса кабелю, кг/км ** 250 285 310 332 356 380
Мін. радіус вигину, пост./дин. 10/20 діаметрів кабелю
Макс. навантаження при розтягуванні (короткотерм./довготерм.), Н 3000/1200
Макс. навантаження при стисненні, Н/100мм 1000/300 (короткотерм./довготерм.)
Допустимі температури роботи – 40° C + 60° C
зберігання – 50° C + 70° C
інсталяції – 20° C + 50° C
